Низковольтные коммутационные установки ГДФ

Общий обзор

Низковольтный фиксированный перегородный выключатель типа ГДФ

(далее именуемое "упрощенным")

взвешивание установки) является нашей компанией

Фиксированный коммутатор GCS

На основе особых требований

схема распределения энергии пользователя

Разработка и развитие инженерной применимости имеют отечественные передовые горизонтальные низковольтные коммутационные аппарата.Устройство применимо к системам переменного тока 50 ~ 60Гц, номинальное напряжение 660В и ниже, используется для генерации электроэнергии, передачи, преобразования энергии и электроэнергии Общее управление оборудованием, которое может быть потреблен.Устройство прошло государственное испытание типа низковольтного электронного управления оборудования надзора качества, контроля и испытания центра 5000A имеет большую производственную мощность внутреннего испытания дуги неисправности и провинциальной оценки.

Технические параметры

Устройство соответствует стандартам IEC60439 - 1, GB7251.1 - 2005 «Низковольтные выключательные аппараты и управляющее оборудование», JB / T9661 - 1999 «Низковольтные выключательные аппараты» и GB / T9466 «Основные методы испытания низковольтных выключательных аппаратов» и IEC1641 «Правила испытания закрытых низковольтных выключательных аппаратов и управляющего оборудования в случае дуги, вызванной внутренними неисправностями».Его технические параметры являются:

Характеристики производительности

Основная рама устройства представляет собой комбинированную сборную конструкцию, Сборка с стандартными профилями, и материал каркаса обрабатывается и собирается из холоднокатаных листов.

Структурные особенности:

The the Основные части рамы составляют 8MF. Холоднопрокатные профили, и оба боковые стороны профилей имеют монтажные отверстия с модулем 20 мм и 100 мм соответственно, что делает сборку рамы гибкой и удобной.

Рама разделена на камеру функционального блока, камеру горизонтальной шины и камеру кабеля, и камеры разделены стальными пластинами.Само функциональные единицы также изолированы друг от друга, ограничивая сферу воздействия аварии.И верхняя крышевая пластина может быть открыта для облегчения монтажа горизонтальных шинок.

Двери функциональных единиц оснащены механическими блокирующими механизмами, которые повышают защитность от электрического удара.

Все электрические компоненты фиксируются в функциональном блоке, в то время как основные компоненты (выключатели) вытягиваются Выключенный или подключенный, который легко обслуживать и ремонтировать.

Когда Глубина кабинета соответствует The GCS -0.4 низковольтный вытяжной коммутатор, он может быть кресто монтирован и использован.

Тип

В зависимости от использования, он может быть разделен на распределительный центр электроэнергии (ПК кабинет) и электрические Центр управления двигателями (MCCкабинет); в соответствии с установкой метод, он делится на два типа: разделение стен и монтаж стен; в соответствии с операцией, он делится на одностороннюю работу и двустороннюю работу; в соответствии с структурной формой, Есть два типа бокового вывода и заднего вывода

Перегородка кабинета

Центр распределения электроэнергии (PC)

Шкаф для ПК разделен на четыре отсека:

Горизонтальный отсек шины: в верхней части шкафа

Отсек для функционального блока: на правой стороне перед шкафом Кабельный отсек: в задней части шкафа

Декомпрессионный канал: передний отсек шины

ГДФ Фиксированный перегородный коммутатор является 3b), который в основном отражается в отсечении основного компонента, Secondary Компонент Отсек для кабельных и шиновых соединений - это отдельные функциональные пространства.Отсек для основных и вторичных компонентов расположен перед шкафом, кабель отсек расположен позади шкафа, отсек шины расположен на верхней части шкафа и в середине стороны шкафа, а профессиональный канал теплорассеивания и снятия давления расположен в Передняя часть отсека автобусов.

Основные меры по достижению разделения 3b:

а.Каждый отсек функционального блока отдельно закрыт;

b.Горизонтальный отсек для шины разделен металлической пластиной между отсеком для функционального блока и кабельным отсеком;

c.отсек вторичного элемента и отсек основного элемента разделены металлическими пластинами;

d.Комната функционального блока, комната вертикальной шины и канал сброса давления разделены металлическими или изоляционными пластинами, и The перегородка между помещением функционального блока и каналом снятия давления оснащена клапаном, при запуске дуги в помещении функционального блока клапан открывается, и канал снятия давления открывается, чтобы ограничить дугу в функциональном отделении или в месте, где возникает дуга, чтобы обеспечить Когда одна единица отказывается, дуга не расширяется, чтобы повлиять на другие. единицы.

e.Комнаты функциональных единиц разделены металлическими пластинами.

Система шины

The the главная шина шкафа выключателей устанавливается на верхней части шкафа, а шина распределения мощности (вертикальная шина) собрана в закрытом вертикальном канале, что может предотвратить разряд, вызванный дугой, и предотвратить контакт человека.

Кабинет оснащен независимой PE Система заземления и Нейтральный проводник, которые устанавливаются в нижней части шкафа по всему устройству, и Каждая цепи может быть подключена к земли или к нулю вблизи.Структура каркаса полностью закручена с помощью самоволновых винтов, которые имеют высокую Надежность заземления.

The the нейтральная шина и нейтральная шина защиты установлены параллельно нижней части отсека функционального блока и установлены вертикально. в кабельной комнате, и Если проволока N и проволока PE разделены изолятором, проволока N и PE используются отдельно, и если проводник Короткость между двумя , it is ready Линия PE / N.

Защитить систему заземления

Защитная цепь устройства состоит из двух частей: a PE Wire (или PEN проволоки) that устанавливается отдельно и проходит по всей длине расположения и проводящая структурная часть.

Металлические конструктивные части в устройстве, за исключением двери и уплотнительной пластины часов, оцинкованные, а соединение В отношении структурных частей Тщательно разработан Таким образом, он может проходить определенный ток короткого замыкания.

Функциональные единицы

Фиксированный перегородный шкаф MCC имеет 4 функциональных блока:

6E: Высота 150×Ширина 600×Глубина 400 8E: Высота 200×Ширина 600×Глубина 400 16E: Высота 400×Ширина 600×Глубина 400 400 24E: Высота 600 × Ширина 600 × Глубина 400

Механическая блокировка

Рабочий механизм каждого функционального блока и дверная панель помещения оборудованы механическим блокирующим механизмом для обеспечения того, чтобы дверная панель не может быть открыта в закрытом состоянии, и механизм управления на панели двери может быть заблокирован для блокировки выключателя в закрытом или открытом положении предотвращение несчастных случаев, вызванных неоператором.

Использование

Внутренний и зарубежный фиксированный низковольтный переключатель Отдельная фиксированная низковольтная коммутационная установка типа ГДФ-0.4 Designed Разработанная нашей компанией Согласно техническому Уровень и структурные характеристики of The Cabinet 。Он подходит для AC 50ГцОценка работы Voltage of 400 В в системе как мощность освещения, электричества, рабочего Current of 2500А и ниже Используется для выработки электроэнергииПреобразование энергии и управление защитой системы передачи и распределения.

Использование среды

(1)Температура окружающего воздуха не выше 40°C и не ниже -5°C. The the Средняя температура за 24 часа не выше  35°C.

(2)Высота не должна превышать 2000 метров.

(3)Относительная влажность окружающего воздуха не должна превышать 50% при температуре 40°C, и Должна быть допущена большая относительная влажность при более низкой температуре, such as 90% при 20°C.

(4)Наклон устройства и вертикальной поверхности не должен превышать 5% при монтаже, а весь кабинет должен быть относительно плоским.

(5)Устройство должно быть установлено в месте, где нет сильных вибраций и ударов, и их недостаточно для того, чтобы вызвать повреждение электрических компонентов. Корродированный.

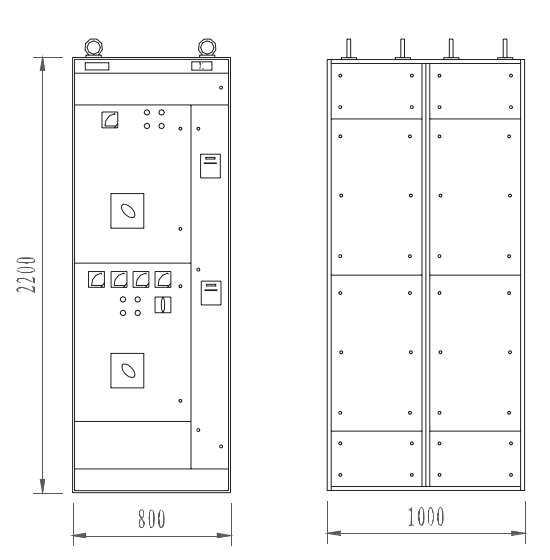

Рисунок 1 Тип шины и входной шкафа] Размер контура

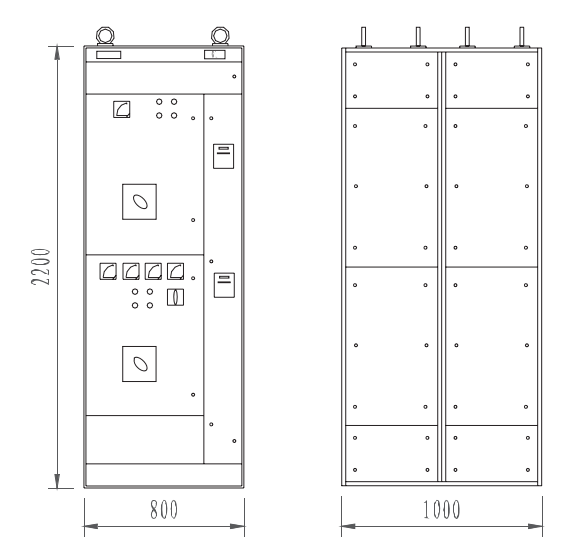

Рис. 2 Размеры входной шкафы типа II

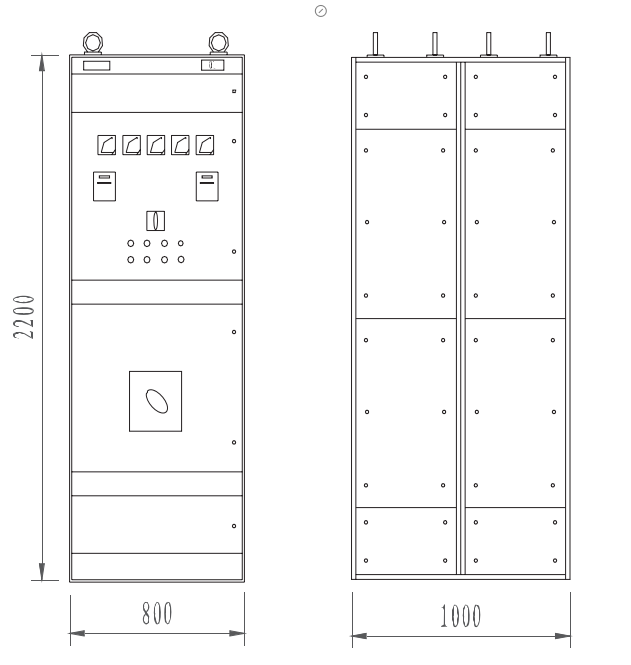

Рис. 3 Общие размеры шкафа управления и шкафа конденсаторов

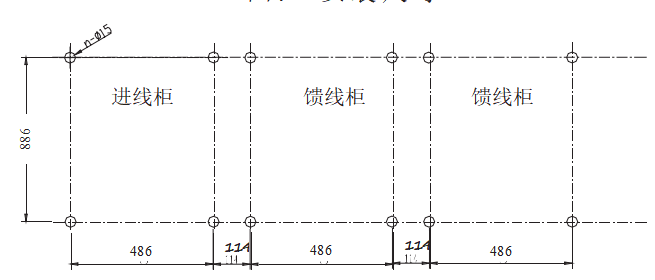

Фиг. 4 Размеры монтажа

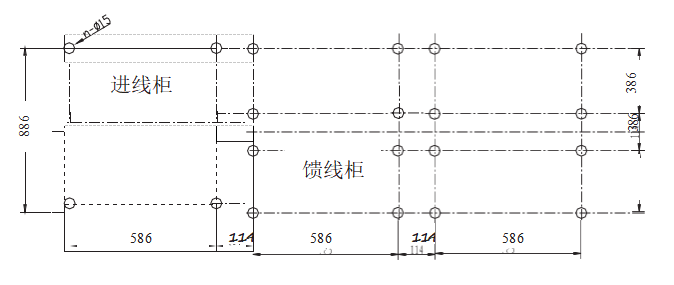

Рис. 5 Размер монтажа струнных шкафов
