Представят характеристики, безопасные методы эксплуатации и технические параметры подстанции YBM-12 (24) компактного секционного блока
Введение продукта

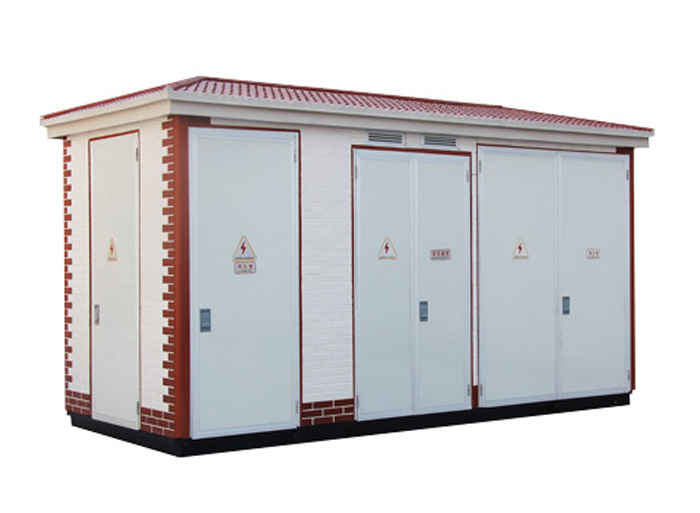

Предустановленная подстанция серии YBM-12 (24), также известная как европейский коробный трансформатор, представляет собой компактный комплект распределительного устройства, который сочетает в себе высоковольтные электроприборы, силовые трансформаторы и низковольтное электрическое оборудование.Устройство имеет характеристики сильного полного набора, компактной структуры, небольшого размера, легкого передвижения, безопасной и надежной эксплуатации, удобного обслуживания, красивой формы и т. д.,Особенно подходит для городского общественного распределения электроэнергии, высотных зданий, жилых сообществ, промышленных и горнодобывающих предприятий, портов, нефтяных месторождений, парков, станций, аэропортов, метров, автомагистралей и других мест электроснабжения, является новым типом трансформатора и распределительного устройства.
Структура продукции
Основная структура предварительно установленной подстанции состоит в том, чтобы разделить три основные части высоковольтного электрооборудования, силового трансформатора и низковольтного электрооборудования в комнату, чтобы сформировать форму «цели» или «продукта».Шрифт «глаз» сравнивается с шрифтом «pin»; Проводка типа «me» более удобна, поэтому большинство из них принимают макет шрифта «me», а структура макета «pin» относительно компактна, особенно когда площадь пола места установки ограничена, более выгодно выбрать структуру шрифта «pin».Предварительно установленный коробка подстанции представляет собой полностью герметизированную структуру, и материал коробки может состоять из высококачественной стали и алюминиевого сплава, композитной цветной стали, нержавеющей стали, стекловолокна армированной цементной плиты и т. д.
Предварительно установленный высоковольтный выключатель подстанции может быть выбран в соответствии с потребностями пользователей, чтобы выбрать тип производства газа, тип компрессорного газа, вакуумный выключатель нагрузки, SF6 выключатель нагрузки, вакуумный выключатель высоковольтный выключатель имеет функцию «пяти предотвращения», которая может удовлетворять терминалу, кольцевой сети и двойного режима питания.Трансформатор мощности предустановленной подстанции может быть выбран с незолотой сплавной трансформатором, полностью герметизированным трансформатором, погруженным в масло, и трансформатором сухого типа.Он может быть оснащен газовой защитой и защитой от температуры.
Низковольтные переключатели предустановленных подстанций можно выбрать из АBB, Schneider и отечественных высококачественных переключателей, а метод компенсации конденсатора может реализовать сокомпенсацию и частичную компенсацию.Полное дополнение, нулевое питинг и другие функции.
Высоковольтные и низковольтные входные и выходные линии предварительно установленных подстанций, как правило, являются кабелями, а воздушные входные линии также могут использоваться для особых потребностей высоковольтных.Ниже в подстанции предусматриваются ручки для легкой установки кабелей.Каждая отдельная монтажная комната оснащена лампами, которые автоматически выключаются при открытии и закрытии двери.
Модель и смысл
YBM □ - □ / 0,4 - □
Мощность трансформаторов (кВА)
Низкое напряжение (кВ)
Высоковольтное боковое напряжение (кВ): 12 или 24
- Серийный номер конструкции
- высоковольтная / низковольтная подстанция, предустановленная
Технические параметры
классифицировать | Проект | единицы | параметр |
Элементы высокого напряжения | Номинальная частота | Гц | 50/60 |
Номинальное напряжение | кв | 12(24) | |
Мощная частота допускает напряжения до земли и фазы | кв | 42(65) | |
Молническое воздействие выдерживает напряжение до земли и фазы | кв | 75(125) | |
Номинальный ток | А | 630 | |
Краткосрочное выдержание тока | kА / 2S | 20(16) | |
Номинальный пик выдерживает ток | kА | 50(40) | |
Элементы низкого напряжения | Номинальное напряжение | V | 400 |
Основная петля имеет номинальный ток | А | 100 - 4000 | |
Краткосрочное выдержание тока | kА | 15 - 50 | |
Номинальный пик выдерживает ток | kА | 20 - 105 | |
Номинальная мощность | кВА | 50 - 2500 | |
трансформатор | Диапазон кнопки | - | ±2×2.5% или ±5% |
Соединение групп | - | D,yn11 или Y,y n0 | |
noises | дБ | ≤55 | |
Уровень защиты корпуса | - | IP33D |
Условия использования
※ Высота ≤ 1000 метров
※ Температура окружающей среды -30°C ~ 40°C
※ Относительная влажность воздуха не превышает 90% (25°C)
* Продукт должен быть установлен в месте, где нет пожара, опасности взрыва, серьезного загрязнения, химических коррозионных газов и сильной вибрации.
※ Если технические условия превышаются, пользователь и производитель будут заниматься этим вопросом.
Установка
Основная эталонная схема коробного трансформатора предоставляется изготовителем по схеме.Пользователи также могут спроектировать свои собственные в соответствии со своими потребностями, но они должны общаться и договориться с производителем.
Заземляющий электрод погребен на одной стороне и вокруг фундамента коробки трансформатора, и заземление трансформатора и заземление молниезащиты могут использовать систему заземления, а заземляющие провода, ведущие к платформе фундамента коробки трансформатора, должны быть не менее двух, и сопротивление заземления R≤4 должно быть обеспечено.
Зазоры между основанием коробки трансформатора и фундаментом запечатаны цементным раствором, чтобы не допустить попадания дождевой воды в кабельное помещение.
Эксплуатация и техническое обслуживание
Эксплуатация и техническое обслуживание высоковольтного выключателя должны осуществляться в соответствии с инструкциями по монтажу высоковольтного выключателя.В низковольтном электрическом оборудовании воздушный выключатель после нескольких операций закрытия и расщепления вызовет локальное производство ожогов и углеродных веществ в основном контакте, в результате чего контактное сопротивление контакта увеличится, и воздушный выключатель должен регулярно обслуживаться в соответствии с руководством по эксплуатации.Проверка аппарата должна проводиться один раз в год до сезона грозы.
Измерительный блок мощности регулярно калибровывается в соответствии с требованиями отдела энергоснабжения.Всегда следите за работой трансформатора, нормальна ли система охлаждения, нормальна ли автоматическая температура мониторинга, нормальна ли температура масла или температуры катушки на верхнем слое трансформатора (ссылка на трансформатор сухого типа).Эксплуатация и техническое обслуживание оборудования должны осуществляться квалифицированными специалистами-электриками.
Инструкции по заказу
Заказчик должен предоставить Компании следующую информацию, связанную с продуктом, в момент заказа:
А.Модель продукции
В.Рабочие условия
Тип и мощность трансформатора
D. В.Высоковольтные и низковольтные схемы основных проводов и типы и параметры выбранных электрических компонентов
Е.Цвет оболочки и материал
F. F.Если у пользователя есть другие требования, они могут быть сделаны во время заказа.
