Представляем характеристики, безопасные методы эксплуатации и технические параметры подземных монтированных трансформаторов серии YBDM-12

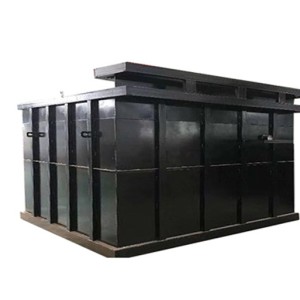

Серия подземных коробных подстанций YBDM-12 (именуемых подземными коробными трансформаторами) новые на основе полного исследования и обсуждения современного городского строительства и управления
Разработало новое поколение коробных преобразователей.Его основное тело частично или полностью погребано под землей, занимая мало или даже не занимая земли, и визуальный эффект очень хороший, что эффективно решает городское использование.
Противоречие между геотенсом и городским псориазом гармонично и единообразно с окружающей средой, и высоко ценится большинством экспертов и пользователей.Подземная коробная подстанция относится к коробным трансформаторам
Полный комплект устройств электростанции все установлены внутри полностью герметизированного ящика и все не контролируется ниже уровня земли, а он и ящик подстанции на земле, внутреннее оборудование
Это то же самое, и то же входное напряжение 10 кВ снижается до распределительного напряжения 400 / 220Vi через трансформатор, а затем отправляется в точку нагрузки, которая может использоваться для распределительной системы кольцевой сети.
Он также может быть использован в качестве подстанции для электроснабжения в конце радиальной энергосети.Этот полностью похороненный тип также известен как подземная подстанция, и его коробка обладает отличной антикоррозионной способностью и энергией сжатия.
Он обладает полной силой и абсолютным прочностью.
Стремление к «новинке» и «красоте», чтобы отразить охрану окружающей среды современных городских энергетических объектов, является тенденцией сегодняшнего строительства и развития электроэнергии, а также отражением одного из факторов.
Важный символ модернизации и цивилизованности города.Наша компания стремится создавать первоклассное энергетическое оборудование, украшать городскую среду и служить обществу, и активно стремится решить эту проблему.
В монтаже и техническом обслуживании бывшего электрооборудования, такого как воздушная линия в наземный проект, прибрежная тайфуном соляной эрозии, экологическое видение и многие трудности, внедрение и поглощение иностранных передовых технологических разработок
Экологически чистые неметаллические подземные подстанции серии продукции.
2.Обзор
Модель и смысл:
Y B DM □ / 0.4 □
- Rated Мощность трансформатора кВА
- Rated кВ на стороне низкого напряжения
└── Номинальное напряжение на высоковольтной стороне кВ, 12,40,5
- установка Метод установки, DM - Подземный
└──Подстанция Box
-Pre-installed
2.2Условия использования:
Нормальные условия использования
а) Высота
Высота не превышает 1000 м
b) Окружающая температура
Максимальная температура 40°C
Минимальная температура -30°C
c) относительная влажность
При 25°C относительная влажность воздуха не превышает 95%, а среднемесячная не превышает 90%.
среда установки
Среда установки должна быть свободной от очевидного движения грязи, взрывчатых, коррозионных газов и пыли.Место монтажа должно быть свободно от сильных вибраций и ударов и не может размещаться в низколежащих местах.
Специальные условия использования
В дополнение к вышеуказанным нормальным условиям использования, другие условия использования должны соответствовать положениям GB1094.1, GB / T 11022, GB / T14048.1 и GB7251.1.
Основные технические параметры:
Серийный номер | Пункты | единицы | Высоковольтный блок | трансформатор | Камера низкого давления | |
Переключатель нагрузки | Fuse | |||||
1 | Номинальное напряжение | кВ | 12 | 10/0.4 | 0.4 | |
2 | Номинальный ток | А | 630 | 12-125 | 300-2500 | |
3 | Номинальная мощность Частота выдерживать напряжение | кВ | 42/48 | 35 | 2.5 | |
4 | Номинальная молниеносная стойкость | кВ | 75/85 | 75 | 8 | |
5 | Номинальный разрывный ток | kА | 20 | 31.5 | ||
6 | Номинальный ток закрытия короткого замыкания | kА | 50 | |||
7 | Номинальный пик выдерживает ток | kА | 50 | |||
8 | Краткосрочное выдержание тока | kА | 20 | |||
9 | Номинальная мощность | кВА | ≤1600 | |||
10 | Уровень шума | дБ | <55 | |||
11 | Уровень защиты | Высоковольтная камера IP33, Трансформаторная камера IP23, Палата низкого напряжения IP33 | ||||
Структурные характеристики полностью подземных коробных трансформаторов
Структура

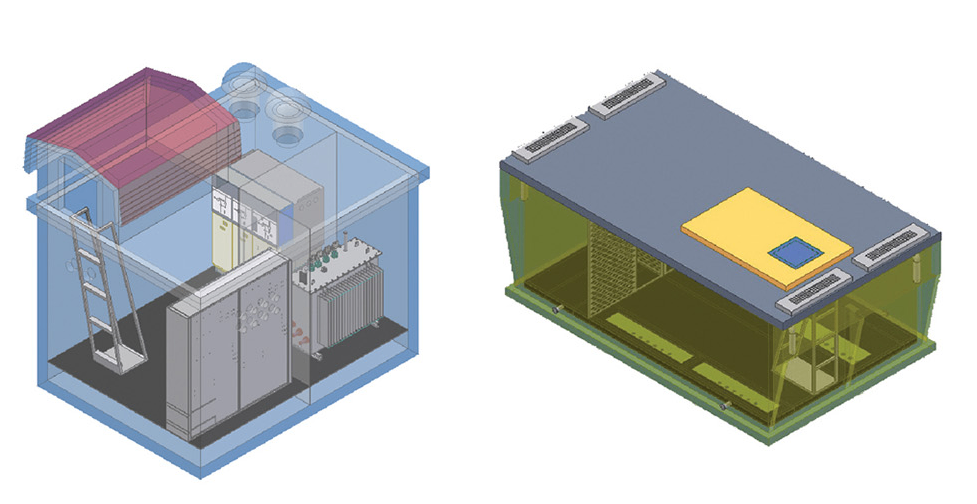

Структура полностью погребенного коробного трансформатора показана на рисунке 2.
Фиг. 2 Схематическая схема конструкции полностью погребенного коробка трансформатора
3.2Структурные характеристики
Полный комплект устройств полностью погребенной предварительно установленной подстанции все установлены внутри полностью герметичной коробки, а часть корпуса коробки представляет собой высоковольтную коммутационную комнату, трансформаторную комнату,
Низковольтные коммутаторы.Каждая комната оснащена осветительными устройствами, с замкнутыми выключателями, устройствами принудительной вентиляции, температурным регулированием, обогревателями и прочим оборудованием.
Все вышеуказанное оборудование установлено ниже уровня земли, и его внутреннее оборудование такое же, как и у обычной наземной подстанции, все из которых питаются от входного напряжения 10 кВ.
Трансформатор снижается до распределительного напряжения 400 / 220 В, а затем отправляется в точку нагрузки, а ключевой технологией этой полностью захороненной предварительно установленной подстанции является уплотнение и предотвращение коробки.
Распад и сопротивление давлению, особенно:
1.Коробка от дна до стены должна быть погружена в землю в течение 50 лет без малейшей коррозии;
2.Он должен выдерживать давление грунтов и давления грунтовых вод и промывание, при этом стена остается неповрежденной;
3.Все герметические точки, такие как проходы оборудования, входы и выходы персонала и кабельные входы, должны выдерживать осмотическое давление грунтовых вод и не иметь пятен воды внутри.
Держите внутреннюю часть стен сухой и свободной от влаги.
Помимо выполнения вышеуказанных базовых требований, полностью подземная подстанция YBDM также имеет три основные функции.:
1.На одном конце узкого ящика имеются два канала водоснабжения, и в дождливые дни дождевая вода может быть быстро сброшена в канализацию через резервуар водоснабжения, не входя в предварительно установленную подстанцию.
2.Помимо дренажа в дождливые дни, соединительная ловка также является входом воздуха для циркуляции и вентиляции внутри коробки, и воздух входит в коробку через вход воздуха для формирования обмена.
поддерживать сбалансированность температуры и влажности в ящике, чтобы повышение и падение температуры трансформатора;
3.Когда наводнение происходит раз в 50 или 100 лет, подземные воды поднимаются и вызывают обратный отток канализации, и вентиляционное устройство будет автоматически работать.
Выключить, изолировать внутри и снаружи коробки, и продолжить работу предварительно установленной подстанции без влияния на оборудование.
В настоящее время подстанции в некоторых городах нашей страны в основном установлены в подвалах высотных зданий, и как только они сталкиваются с большим наводнением, они в основном затопляются, и большая часть оборудования повреждена и бесполезна после отступления воды. as
Использование полностью погребенной предварительно установленной подстанции в качестве устройства распределения электроэнергии может избежать пропитания оборудования наводнениями, и использование полностью погребенной предварительно установленной подстанции имеет больше преимуществ, как описано ниже.
Dot:
1.Это может значительно сэкономить землепользование, не требует приобретения земли и гражданского строительства, а также экономить инвестиции в инфраструктуру.
2.На земле нет препятствий, которые не влияют на окружающую среду, и не влияют на зрение и видение людей.
3.Весь погребенный тип, установленный на газоне и зеленом поясе, также может быть спроектирован с некоторыми декоративными украшениями на земле, такими как скульптуры, скалы и т. д.;Если вам нужно быть на большой площади или дороге,
На стороне дороги, если на земле нет препятствий (включая вентиляционные трубы), может быть использована предустановленная подстанция квадратного типа.Этот предварительно установленный подстанционный вентилятор
Не может раскрыть наземный самолет.
4.Электрораспределительное оборудование полностью погребенной сборной подстанции размещено под землей, что безопасно и надежно.
5.На землю не влияет шум трансформатора.
6.Из-за относительно прохладного подземного пространства повышение температуры трансформатора в период эксплуатации относительно стабильно.
7.Внутреннее пространство полностью захороненной предварительно установленной подстанции относительно просторное, и эксплуатация не будет мешать земле и не будет мешать окружающей среде.
