Серия YBBD-12 полузагороженная подстанция (называемая как полуподземная подстанция, также известная как ландшафтная подземная подстанция) - это новое поколение коробного трансформатора, недавно разработанного на основе полного исследования и обсуждения современного городского строительства и управления.Его основная часть похоронена под землей, занимая мало или вообще не занимая земли, визуальный эффект очень хороший, эффективно решающий противоречие между нехваткой земли в городах и городским псориазом, гармонично и объединяющийся с окружающей средой, и высоко ценится большинством экспертов и пользователей.Подстанция полузагорожденной коробки относится к полному набору подстанции коробки, все установлено в полностью герметизированной коробке, и все установлено ниже уровня земли, это то же самое, что и подстанция типа коробки земли, внутреннее оборудование то же самое, то же входное напряжение 10 кВ снижается до распределения напряжения 400 / 220 В трансформатором, а затем отправляется в точку нагрузки, который может быть использован для системы распределения кольцевой сети, а также может быть использован в качестве подстанции питания терминала радиальной энергосети.Полузапороненный ящик имеет отличную антикоррозию и давлениестойкость, а также абсолютную герметичность.
Стремление к «новинке» и «красоте» и охране окружающей среды современных городских энергетических объектов являются тенденцией современного строительства и развития электроэнергии, а также важным символом степени модернизации и цивилизованности города.С целью создания первоклассного электрооборудования, украшения городской среды и обслуживания общества, наша компания активно стремится решить текущую установку и техническое обслуживание электрооборудования, такие как подземное инженерное строительство воздушных линий, прибрежная эрозия тайфуном соляным распылителем, экологическое видение и многие другие трудности, и внедряет и вписывает иностранные передовые технологии для разработки экологически чистых неметаллических полуподземных подстанций.
2.Обзор
2.1.Модель и значение:
BD Y B □ / 0.4 □
Номинальная мощность трансформатора КВА
Номинальное напряжение КВ на стороне низкого напряжения
Номинальное напряжение на стороне высокого напряжения КВ, 12,40,5
Метод установки, полузагорожденная установка BD
Подстанция Box
Прежде установленный
2.2.Условия использования:
Нормальные условия использования
а) Высота
Высота не превышает 1000 м
b) Окружающая температура
Максимальная температура 40°C
Минимальная температура -30°C
c) относительная влажность
При 25°C относительная влажность воздуха не превышает 95%, а среднемесячная не превышает 90%.
d) Среда установки
Среда установки должна быть свободной от очевидного движения грязи, взрывчатых, коррозионных газов и пыли.Место монтажа должно быть свободно от сильных вибраций и ударов и не может размещаться в низколежащих местах.
Специальные условия использования
В дополнение к вышеуказанным нормальным условиям использования, другие условия использования соответствуют положениям GB1094.1, GB / T11022, GB / T14048.1 и GB7251.1.
2.3.Основные параметры:
Серийный номер | Пункты | единицы | Высоковольтный блок | трансформатор | Камера низкого давления | |
Переключатель нагрузки | Fuse | |||||
1 | Номинальное напряжение | кВ | 12 | 10/0.4 | 0.4 | |
2 | Номинальный ток | А | 630 | 12-125 | 300-2500 | |
3 | Номинальная мощность Частота выдерживать напряжение | кВ | 42/48 | 35 | 2.5 | |
4 | Номинальная молниеносная стойкость | кВ | 75/85 | 75 | 8 | |
5 | Номинальный разрывный ток | kА | 20 | 31.5 | ||
6 | Номинальный ток закрытия короткого замыкания | kА | 50 | |||
7 | Номинальный пик выдерживает ток | kА | 50 | |||
8 | Краткосрочное выдержание тока | kА | 20 | |||
9 | Номинальная мощность | кВА | ≤1600 | |||
10 | Уровень шума | дБ | <55 | |||
11 | Уровень защиты | Высоковольтная камера IP33, Трансформаторная камера IP23, Палата низкого напряжения IP33 | ||||
Структурные особенности:
|

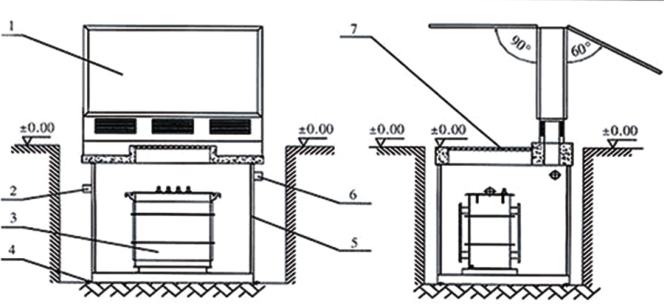

| Фиг. 1 Схематическая схема конструкции полузагорожденного коробного трансформатора 1-Электрораспределительное оборудование Light box-type: 2-ВВВ кабельное входное отверстие; 3-Подземный комбинированный трансформатор: 4-Pitpit монтажный отверстие фундамента 5-Сборный фундамент наземной игры; 6-отъем кабеля низкого напряжения; 7-ямы крышка оперативного порта |
3.1Структура
Структура полузагретого коробного трансформатора показана на рис. 1.
Полуподземные коробки трансформаторов состоят в основном из подземных трансформаторов и рекламного светового ящика наружного коммутатора.Подземный трансформатор - это новый тип компактного подстанционного оборудования, который сочетает в себе трансформаторы, высоковольтные выключатели нагрузки, предохранители и т. д.,который устанавливается в яме, не занимает поверхностное пространство, и может быть погружен в воду на определенный период времени.Рекламный световой ящик типа наружной коммутационной установки представляет собой смешанную структуру, объединяющую рекламные щиты и наружную коммутационную установку, которая установлена на земле.Внутри коробки представляет собой наружный шкаф для распределения высокого и низкого напряжения, а с обеих сторон - рекламные ящики света, которые имеют отличные визуальные эффекты.
3.2Структурные характеристики
3.2.1 Подземный комбинированный трансформатор
Подземный комбинированный трансформатор, используемый в подземном трансформаторе, имеет следующие характеристики::
(1)Коробка изготовлена из нержавеющей стали, полностью герметизирована, имеет уровень защиты IP68, и может быть погружена в воду для эксплуатации.
(2)Высоковольтные и низковольтные входные и выходные линии применяют водонепроницаемые и полностью герметичные, полностью изолированные и полностью экранированные методы проводки, которые более безопасны в эксплуатации.
(3)Масло нафтанических алкильных трансформаторов используется для обеспечения хорошей теплорассеивающей способности,
(4)Можно использовать аморфное железное ядро, которое имеет значительный энергосберегающий эффект.
(5)Высокий уровень теплостойкости изоляции и охраны окружающей среды.
(6)Резервные и подъемные предохранители обеспечивают более безопасную защиту трансформатора.
(7)Переключатель нагрузки имеет две, три и четыре положения, что подходит для различных систем питания.
3.2.2 Сборный фундамент ямы
Фундамент ямы захороненной трансформации изготовлен на заводе, и сборный фундамент ямы имеет следующие характеристики:
(1)Фундамент ямы может быть предварительно отпечатан стальными листами более 6 мм, и структура полностью герметизирована, чтобы гарантировать, что поверхностная вода и другой мусор не могут попасть в яму: также может быть использована сборная железобетонная конструкция, и используется передовая водонепроницаемая технология, чтобы гарантировать, что фундамент не протекает.
(2)На дне ямы предусматривается резервуар для сбора воды, а также установлен погруженный насос, управляемый автоматической дренажной системой.
(3)Крепления высоковольтных и низковольтных кабелей устанавливаются в яме для облегчения монтажа и фиксации кабелей.
(4)Водонепроницаемое освещение установлено в яме для простого обслуживания.
(5)Верхняя крышка фундамента оснащена открытым рулем.
3.2.3 Наружная выключательная установка рекламного светового ящика
(1)Защитная оболочка выключательного аппарата принимает структуру рекламного светового ящика, две две двери оболочки светового ящика могут быть открыты под любыми углами, и есть пневматическая пружина, которая удобна для эксплуатации и обслуживания выключательного аппарата.
(2)Светная коробка оснащена теплоизоляционным слоем, который имеет хороший теплоизоляционный эффект.
(3)Обе стороны оболочки световой коробки являются рекламными досками, и используются светодиодные светоизлучающие элементы с небольшим размером и единым источником света.
(4)Замок двери рекламного светового ящика и выключательного аппарата устанавливаются независимо, а обслуживание светового ящика не влияет на работу выключательного аппарата.
(5)Оболочка световой коробки оснащена аудио-светным сигнализационным устройством, которое может отправить сигнал тревоги, если он поврежден внешним миром.
(6)Коммутационная установка имеет двухслойную дверную структуру, уровень защиты достигает IP34, а второй слой является дверью прибора, чтобы гарантировать, что после разрушения оболочки коробки света низковольтный шкаф все еще достигает уровня защиты полного и независимого наружного низковольтного продукта.
(7)Вентилятор, скрытый в корпусе световой коробки, может автоматически вытягивать и подавать воздух в фундамент ямы, чтобы снизить температуру и осушить влажность.
3.3
Водонепроницаемость и теплорассеивание
3.3.1 Гидроизоляционная обработка подземной трансформации
Хотя подземный комбинированный трансформатор подземного коробного трансформатора допускается работать под водой, водоизоляция и дренаж в фундаменте ямы тщательно спроектированы для долгосрочной безопасной и надежной работы подземного трансформатора.
Для районов с низким уровнем грунтовых вод (ниже дна фундамента ямы) принимается сборная конструкция ямы, вентиляционное отверстие в верхней части ямы имеет эффективную вентиляцию и дожденепроницаемость, а дно фундамента ямы заложено водяным песчаным галем, и вода может непосредственно просачиваться в землю.
3.3.2
Теплорассеивание захороненных изменений
Подземный коробный трансформатор в основном обеспечивает повышение температуры и теплорассечение подземного трансформатора из следующих аспектов::
(1)Подземные трансформаторы используют продукты с низкими потерями 11 серии или продукты с аморфным сплавом, которые значительно снижают потерю без нагрузки и потерю нагрузки, поэтому выработка тепла низкая.
(2)Уровень термостойкости трансформатора высокий, с большой маргой повышения температуры, что также повышает перегрузочность трансформатора.
(3)Подземный трансформатор использует нефтеновое трансформаторное масло (или масло с высокой температурой зажигания), которое может непрерывно течь при чрезвычайно низкой температуре без добавления добавок, а его хорошие характеристики вязкости-время делают скорость потока скорости масла быстрее при повышении температуры, обеспечивая, что продукт имеет хорошую способность к теплорассечению.
(4)Между распределительным ящиком и фундаментальной ямой установлены впускные и выпускные вентиляторы, и принудительное охлаждение воздуха передачи / выхлопного воздуха осуществляется, когда повышение температуры подземного комбинированного трансформатора достигает установленного значения для обеспечения нормального прогресса подземного трансформатора.
