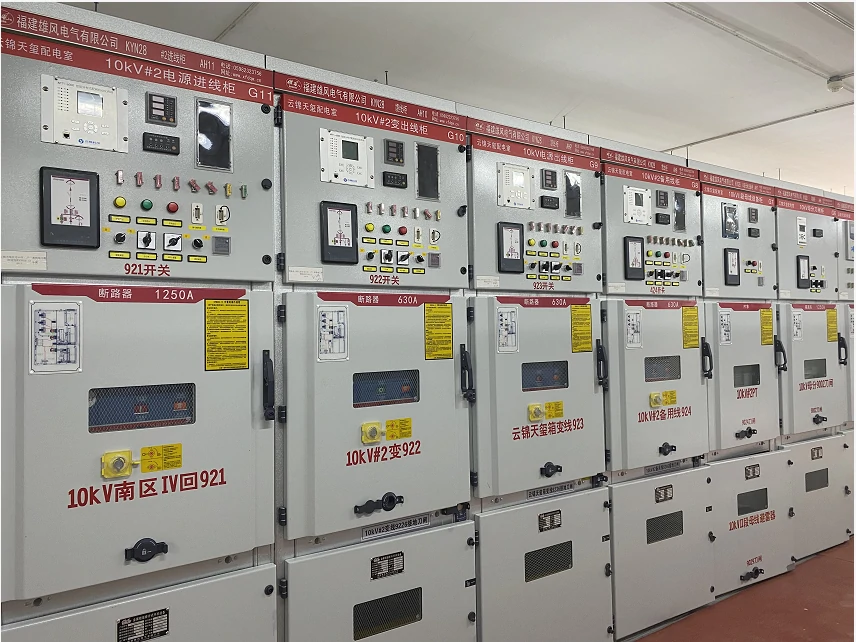

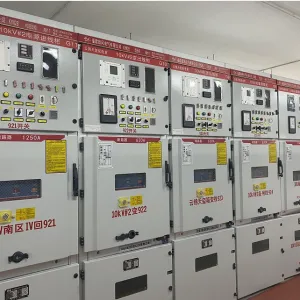

Представят характеристики, безопасные методы эксплуатации и технические параметры средне напряженного коммутационного аппарата KYN28 - 12
Используйте условия окружающей среды
◆ Температура окружающего воздуха: верхний предел 40 ° C Нижний предел-10 ° C в общих помещениях:
◆ Высота: 1000 м;
◆ Влажность:
Относительная влажность: среднесуточная не превышает 95%, а среднемесячная-не более 90%;
Давление водяного пара: среднесуточное значение не превышает 2,2 кПа, а среднемесячное-не более 1,8 кПа.
Конденсация может произойти, когда температура резко падает в сопровождении грязи, и этот продукт подходит для двух условий окружающей среды, которые более суровы, чем следующие нормальные условия.:
(1). Нечастый конденсат (в среднем не более двух раз в месяц) с легкой грязью;
(2). Как правило, отсутствие конденсации (в среднем не более двух раз в год) с серьезным загрязнением;
◆ Нет огня, взрывоопасности и серьезного загрязнения достаточно, чтобы вытравить металл и повредить изоляцию и другие суровые места;
◆ Нет сильных вибраций, ударов и вертикального наклона не более 80;
Примечание: (1) хранение и транспортировка позволены на-30 ° К;
(2) Когда высота превышает 1000 м, она должна обрабатываться в соответствии с JB/2102 «Технические требования к высотным районам для использования высоковольтных электроприборов»; Когда высота не превышает 2000 м, вспомогательному оборудованию низкого давления не нужно принимать никаких мер;
(3) Если фактические условия использования отличаются от указанных выше, это должно быть согласовано между пользователем и производителем.
Модель и смысл
К Ю Н 28 - 12/□ - □
└ ─ НоминальныйТок короткого замыкания (KА)
└ ─ НоминальныйТок (А)
└ ─ Номинальный Напряжение (кВ).
└─Серийный номер конструкции
└─В помещении
└─Переместить тип
└ ─ Металл Броня

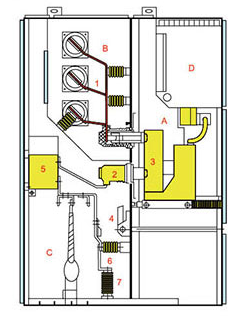

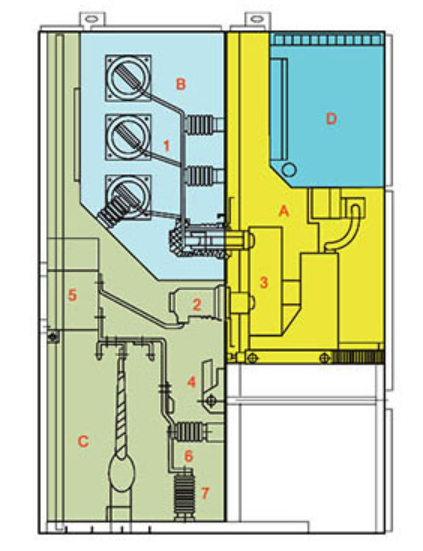

Принципиальная схема конструкции распределительного устройства
Диаграмма 1
А. Отсек автоматического выключателя B. Отсек шины
С. Кабельная комната D. Реле приборной комнаты
1. Шинопровод 2. Статический контактный диск 3. Автоматический выключатель
4. Переключатель заземления 5. Трансформатор тока.
6. Емкостный делитель напряжения 7. Молниеотвод.
Рис.2 Принципиальная схема конструкции распределительного устройства
1. Корпус 2. Маленькая шина ответвления 3. Втулка шины 4. Основная шина
5. Статический трансформатор коробки контакта 7. прибора контакта 6. Статик настоящий
8. Заземляющий выключатель 9. Кабель 10. Сетевой разрядник 11. Заземление главного автобуса
12. Загрузка и съемная перегородка 13. Перегородка (заслонка) 14. Вторичный штекер
15. Автоматический выключатель тележка 16. Нагревательное устройство 17. Выдвижная горизонтальная перегородка
18. Механизм управления переключателем заземления 19. Базовая плита
А.Комната шинопровода B. Автоматический выключатель тележки комнаты С. Кабельная комната D. Реле приборной комнаты
1,1. Устройство сброса давления 1,2. Управление малым транкинга
Соответствовать стандартам
Продукт соответствует следующим стандартам:
1.IEC-298
2.GB3906-1991
3.DLT404-19974. ГБ/T11022-1999

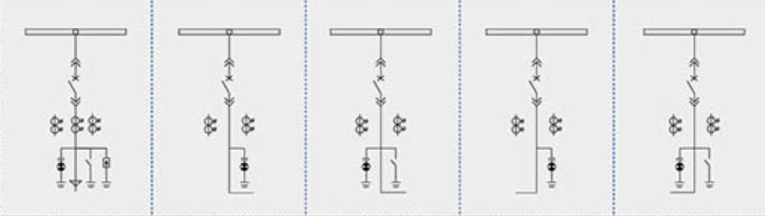

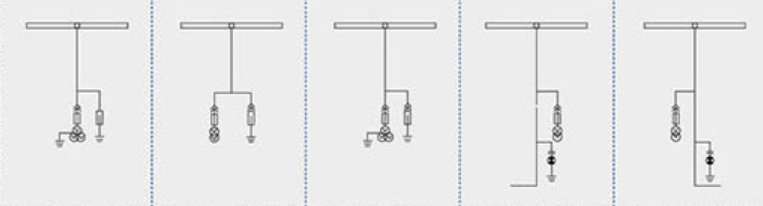

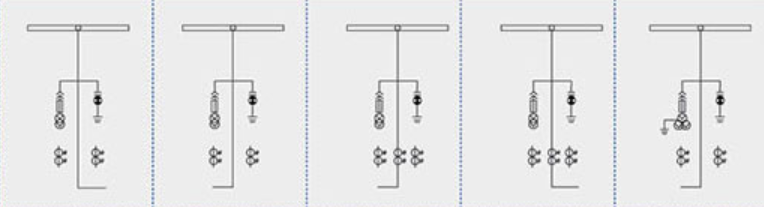

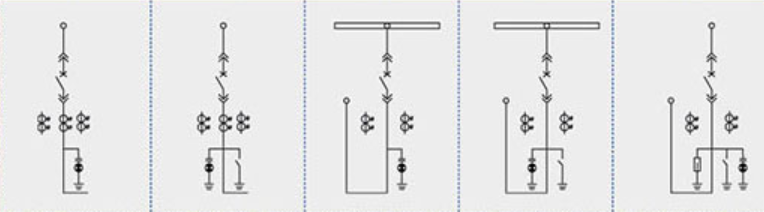

Схема первичной проводки
| Номер схемы | 001 | 002 | 003 | 004 | 005 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | 1 | 1 | 1 | 1 | 1 |
| Трансформатор тока LZZBJ9-12 | 2 | 2 | 2 | 3 | 3 | |
| Трансформатор напряжения RZL/REL | ||||||
| Выключатель высокого давления (XRNP □) | ||||||
| Переключатель заземления (EK6/JN15-12) | 1 | 1 | 1 | |||
| Сетевой ограничитель HY5WZ-17/45 | 3 | |||||
| Использование | Приемная мощность и мощность подачи | Приемная мощность и мощность подачи | Приемная мощность и мощность подачи | Приемная мощность и мощность подачи | Приемная мощность и мощность подачи | |
| Номер схемы | 006 | 007 | 008 | 009 | 010 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | 1 | 1 | 1 | 1 | 1 |
| Трансформатор тока LZZBJ9-12 | 3 | 2 | 2 | 2 | 2 | |
| Трансформатор напряжения RZL/REL | ||||||
| Выключатель высокого давления (XRNP □) | ||||||
| Переключатель заземления (EK6/JN15-12) | 1 | 1 | 1 | |||
| Сетевой ограничитель HY5WZ-17/45 | 3 | |||||
| Использование | Корма | Контакт (справа) | Контакт (справа) | Контакт (слева) | Контакт (слева) | |
| Номер схемы | 011 | 012 | 013 | 014 | 015 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | 1 | 1 | 1 | 1 | 1 |
| Трансформатор тока LZZBJ9-12 | 3 | 3 | 2 | 2 | 2 | |
| Трансформатор напряжения RZL/REL | ||||||
| Выключатель высокого давления (XRNP □) | ||||||
| Переключатель заземления (EK6/JN15-12) | 1 | 1 | 1 | |||
| Сетевой ограничитель HY5WZ-17/45 | 3 | |||||
| Использование | Надземная линия (правый контакт) | Надземная линия (правый контакт) | Накладные линии входа и выхода | Накладные линии входа и выхода | Накладные линии входа и выхода | |
| Номер схемы | 016 | 017 | 018 | 019 | 020 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | |||||
| Трансформатор тока LZZBJ9-12 | ||||||
| Трансформатор напряжения RZL/REL | /3 | 2/ | /3 | 2/ | /2 | |
| Выключатель высокого давления (XRNP □) | 3 | 3 | 3 | 3 | 3 | |
| Переключатель заземления (EK6/JN15-12) | ||||||
| Сетевой ограничитель HY5WZ-17/45 | 3 | 3 | 3 | |||
| Использование | Измеритель перенапряжения напряжения | Измеритель перенапряжения напряжения | Измеритель перенапряжения напряжения | Измерение напряжения (левая ссылка) | Измерение напряжения (правая ссылка) | |
| Номер схемы | 021 | 022 | 023 | 024 | 025 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | |||||
| Трансформатор тока LZZBJ9-12 | 2 | 2 | 3 | 3 | 2 | |
| Трансформатор напряжения RZL/REL | 2/ | 2/ | 2/ | 2/ | /3 | |
| Выключатель высокого давления (XRNP □) | 3 | 3 | 3 | 3 | 3 | |
| Переключатель заземления (EK6/JN15-12) | ||||||
| Сетевой ограничитель HY5WZ-17/45 | ||||||
| Использование | Измерение правого куплета | Измерение левого куплета | Измерение левого куплета | Измерение правого куплета | Измерение левого куплета | |
| Номер схемы | 026 | 027 | 028 | 029 | 030 | |
Основная схема маршрута |
| |||||
| Номинальный ток (А). | 630-4000 | |||||
Один Раз Хост Хочу Электричество Посуда Юань Товар | Вакуумный выключатель | 1 | ||||
| Трансформатор тока LZZBJ9-12 | 3 | Конденсатор Бм12.7-16-1 3 | ||||
| Трансформатор напряжения RZL/REL | /3 | Трансформатор 1 | /4 | /4 | ||
| Выключатель высокого давления (XRNP □) | 3 | 3 | (XRNT)3 | 3 | 3 | |
| Переключатель заземления (EK6/JN15-12) | 1 | 1 | 1 | |||
| Сетевой ограничитель HY5WZ-17/45 | 3 | 3 | 3 | |||
| Использование | Входящий замер | Используемый трансформаторный шкаф (ширина шкафа определяется в зависимости от размера используемого переменного размера) | Конденсаторные шкафы | Измеритель перенапряжения напряжения | Измеритель перенапряжения напряжения | |

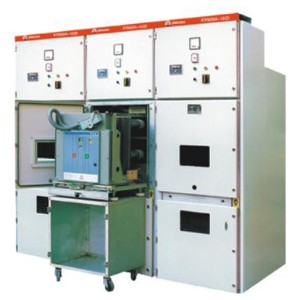

◆Тележка Каркас тележки изготовлен из тонких стальных пластин, обработанных станками с ЧПУ, а затем заклепан и сварен. Согласно приложению, ручную тележку можно разделить на ручную тележку автомата защити цепи, ручную тележку трансформатора напряжения тока, ручную тележку изоляции, измеряя ручную тележку и другие тележки такой же спецификации, которые удобны для взаимозаменяемости. Тележка имеет положение изоляции, положение теста и рабочее положение в шкафе, и каждое положение оборудовано с располагая прибором для обеспечения что тележка не может быть двинута случайно когда она в вышеуказанном положении, и блокировка должна быть освобождена когда тележка двинута. |
|
◆Шина b Шина ведет от одного распределительного шкафа к другому с помощью ответвления шины и статического контактного лотка. Плоская шина ветви прикреплена болтами к лотку статического контакта и главной шине, без потребности для всех дополнительных струбцин или соединений разрыва. Когда пользователь и проект имеют особые потребности, соединительные болты на шинке могут быть герметизированы изоляцией и торцовыми заглушками. Когда шина пересекает перегородку распределительного устройства, она фиксируется втулкой шины. Если дуга внутреннего недостатка, то она может ограничить распространение аварии к соседнему шкафу и обеспечить механическую прочность шинопровода. |
|
◆Кабельная комната c Трансформаторы тока, заземляющие выключатели, грозоразрядники и кабели могут быть установлены в кабельной комнате, а съемные алюминиевые пластины с прорезями подготовлены в нижней части кабельной комнаты для обеспечения удобства строительства на месте. |
|
◆D Реле инструментальная комната Комната прибора реле использована для установки различных реле, аппаратуры, индикации сигнала, переключателей деятельности и других компонентов. Кроме того, в верхней части приборной комнаты в соответствии с требованиями пользователя может быть добавлена небольшая шинопроводная шина, а также может быть проложена шестнадцатисторонняя шина управления. |
|
◆Структура замка Связь между средней дверью и шкафом принимает структуру замка, и оборудована с поднимаясь механизмом для того чтобы сделать среднюю дверь более удобной для открытия, и когда средняя дверь закрыта, прочность соединения между ей и шкафом лучшая, Что повышает способность эффективно противостоять неисправности горения внутренней дуги. |
|
◆D Реле инструментальной комнаты Дверь инструментальной комнаты закрыта, а инструментальная комната находится спереди. | ◆Устройство сброса давления Когда автоматический выключатель или главная шина, кабельная комната имеет внутреннюю дугу неисправности, с появлением электричества давление воздуха внутри распределительного устройства повышается, а после достижения определенного давления, Металлическая пластина сброса давления верхнего устройства будет автоматически открыта для сброса давления и нагнетания газа для обеспечения безопасности оператора и распределительного устройства. |
