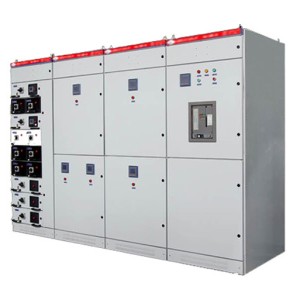

Съемное распределительное устройство низкого напряжения MNS

Серия комбинированных низковольтных выключательных аппаратов типа экстракция (далее именуемых выключательными аппаратами).Он подходит для переменного тока 50 ~ 60Гц, номинальное рабочее напряжение переменного тока 380В, номинальное напряжение изоляции 660В, 1600КВА и ниже. Системная система распределительного трансформатора используется в качестве распределения мощности, мощности, освещения, компенсации реактивной мощности, центра управления двигателем, и стандартный кабинет спроектирован с фиксированным решением и смешанной системой схемы извлечения для удовлетворения различных потребностей большинства пользователей.

2 Условия использования

2 . 1.Температура окружающего воздуха не выше 40°C, а средняя температура в течение 24 часов не выше 35°C и не ниже -5°C;

2 . 2.Воздух чист, а относительная влажность не превышает 50% при максимальной температуре 40°C, а более высокая относительная влажность допускается при более низкой температуре, например 90% при 20°C;

2 . 3.Место без пожара, взрывоопасности, серьезной пыли, химической коррозии и сильной вибрации;

2 . 4.Высота не превышает 2000 м;

2 . 5. Коммутационное оборудование подходит для транспортировки и хранения при следующих температурах: -25°C ~ 55°C и не более 70°C в короткий период времени (не более 24 часов);

2 .Если вышеперечисленные условия использования не могут быть выполнены, пользователь и изготовитель должны договориться и решить проблему.

3 Структурные характеристики

Основная рама выключательного аппарата представляет собой комбинированную сборную конструкцию, все из которых закреплены и соединены винтами, а также двери, перегородки, опоры и шины, ящики и электрические компоненты, образующие полный выключательный аппарата со следующими характеристиками:

3 . 1.Внешние размеры рамы и деталей и размер отверстия изменяются в соответствии с модулем E = 20 мм;

3 . 2 Поскольку все структурные части рамы крепятся и соединяются винтами, что позволяет избежать деформации и напряжения сварки, повышает точность, имеет сильную универсальность, хорошую применимость и большую механическую прочность, она полностью соответствует различным требованиям к производительности и изменениям коммутационного оборудования;

3 . 3 В схеме MCC коммутационная установка разделена на три зоны (комната), зону шины, зону электрического оборудования и зону кабеля, и три зоны разделены стальными пластинами для обеспечения нормальной работы линии и эффективного предотвращения расширения неисправностей.

3 . 4 В решении ПК ручный механизм выключателя АH и ME выступает из двери, и нет необходимости открывать дверную панель при ручной работе, что безопасно и удобно;

3 . 5 В фиксированной схеме, то есть характеристики фиксированной схемы, такие как простота, практичность и низкая стоимость, сохраняются, и она имеет такую же форму внешнего вида, как ящик ящиков, и ее внутренний интерьер также разделен на зону автобусной линии, зону электрооборудования и зону кабеля, и три зоны также разделены стальными пластинами или изоляционными пластинами, которые являются безопасными и надежными, Идеальное оборудование для замены старых фиксированных продуктов в Китае.

3 . 6 ящиков MCC имеют четыре стандартных размера, они 200, 300, 400, 600, легкая структура, простая сборка, высокая точность размеров, может быть изменена с учетом дизайна и требований пользователя, ящик имеет хорошую взаимозаменяемость и имеет рабочее положение и положение разъединения, ручка может быть заблокирована замком, в указанном положении отключения;

3 . 7 Коммутационная установка предназначена для двух типов питания и потребления трехфазной четырехпроводной и трехфазной пятипроводной распределительной системы, нейтральная шина N-провода и защитная заземляющая шина PE-провода установлены на нижней стороне шкафа, а выходный конец соединен с шиной, так что пользователь может подключить кабель очень удобно.

3 . 8 Для обеспечения надежной непрерывности заземления все общие компоненты, такие как ящичные рельсы в шкафу, оцинкированы;

3 . 9 Без уменьшения уровня защиты корпуса верхняя часть шкафа оборудована естественной вентиляционной сетевой крышкой.

Короче говоря, коммутационное оборудование использует имитацию передовых иностранных конструкций шкафа и стойки, с высокой механической прочностью и высокой степенью стандартизации, а также общее соответствие международным стандартам IEC439 и национальным стандартам GB7251, а уровень защиты соответствует IP3X в GB4208, что эквивалентно IP30 в IEC529.

4 Особое внимание следует уделять следующим ситуациям при проектировании и выборе продукции:

4 . 1 Общая высота изделия составляет 2200мм, верхняя часть - шина, средняя часть - высота монтажа электрических компонентов, самая высокая - 1800мм, а нижняя часть схемы крепления должна быть вычитана на 200мм, максимальная - 1600мм (за исключением схемы, данной 1800мм).

4 . 2 Существует четыре типа ширины шкафа: 400, 600, 800, 1000, в фиксированной схеме следует обратить внимание на то, является ли ширина шкафа одинаковой при выборе разных схем в шкафу, различные схемы ширины шкафа не могут быть объединены в шкафу, если только более узкая схема не разрешена быть объединены в более широком шкафу, в схеме ящика, за исключением АH, ME, DWX15 схемы коммутатора, другие 600мм, ширина не может быть объединенной с различными схемами ширины.

4 .Глубина 3 шкафа составляет 800 мм, но при верхней и исходящей линиях все 1000 мм, за исключением входящих шкафов.

4 . 4 В каждой стандартной схеме имеются разные пределы емкости;После объединения каждой схемы шкафа необходимо отметить номер проекта, модель и спецификацию электрических компонентов, тип работы выключателя и схему объединения выключательной установки, в стандартной одноцепичной схеме выключатель оснащен механической блокировкой, так что выключатель может открывать дверную панель только при отключении, и особое внимание следует уделять выбору модели переключателя при проектировании и выборе, чтобы обеспечить требования к производительности всего распределительного устройства.

5 Технические параметры (см. таблицу 1)

Технические параметры выключательного оборудования (Таблица 1)

6.Размеры

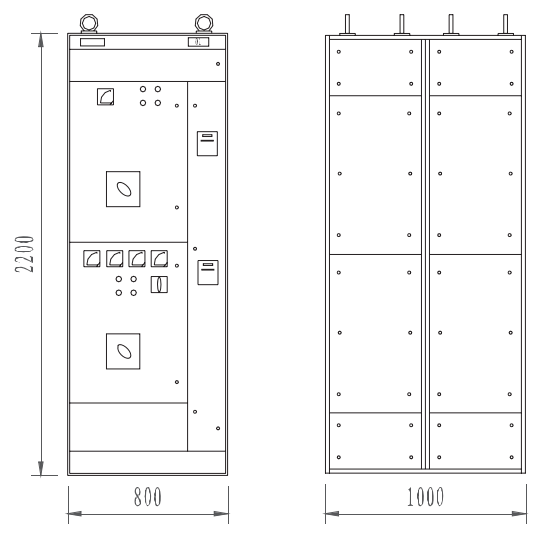

Рис. 1 Общие размеры шкафа шины и входной шкафы I

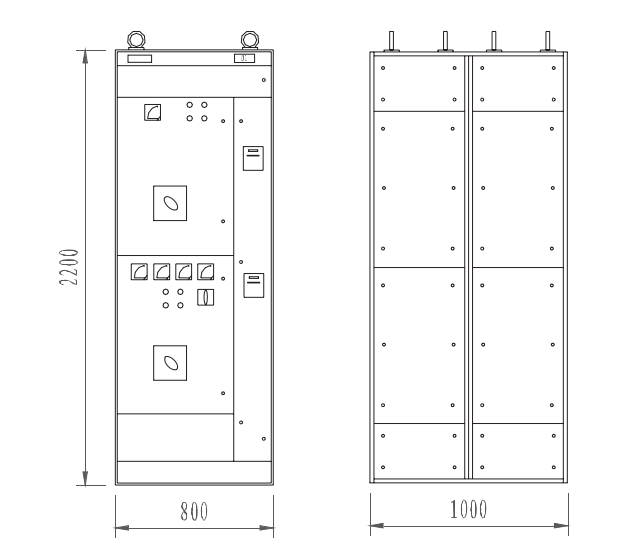

Фиг. 2 Контурные габариты входной шкафы типа II

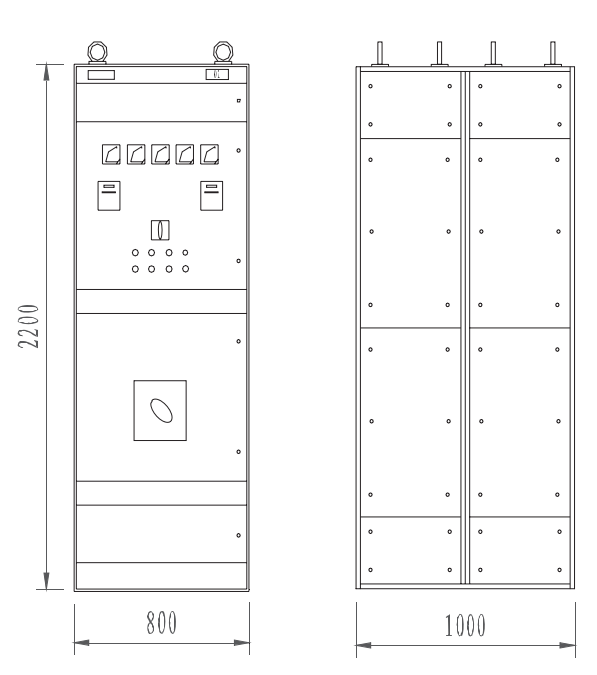

Рис. 3 Общие размеры шкафа управления и шкафа конденсаторов

7.Размер монтажа

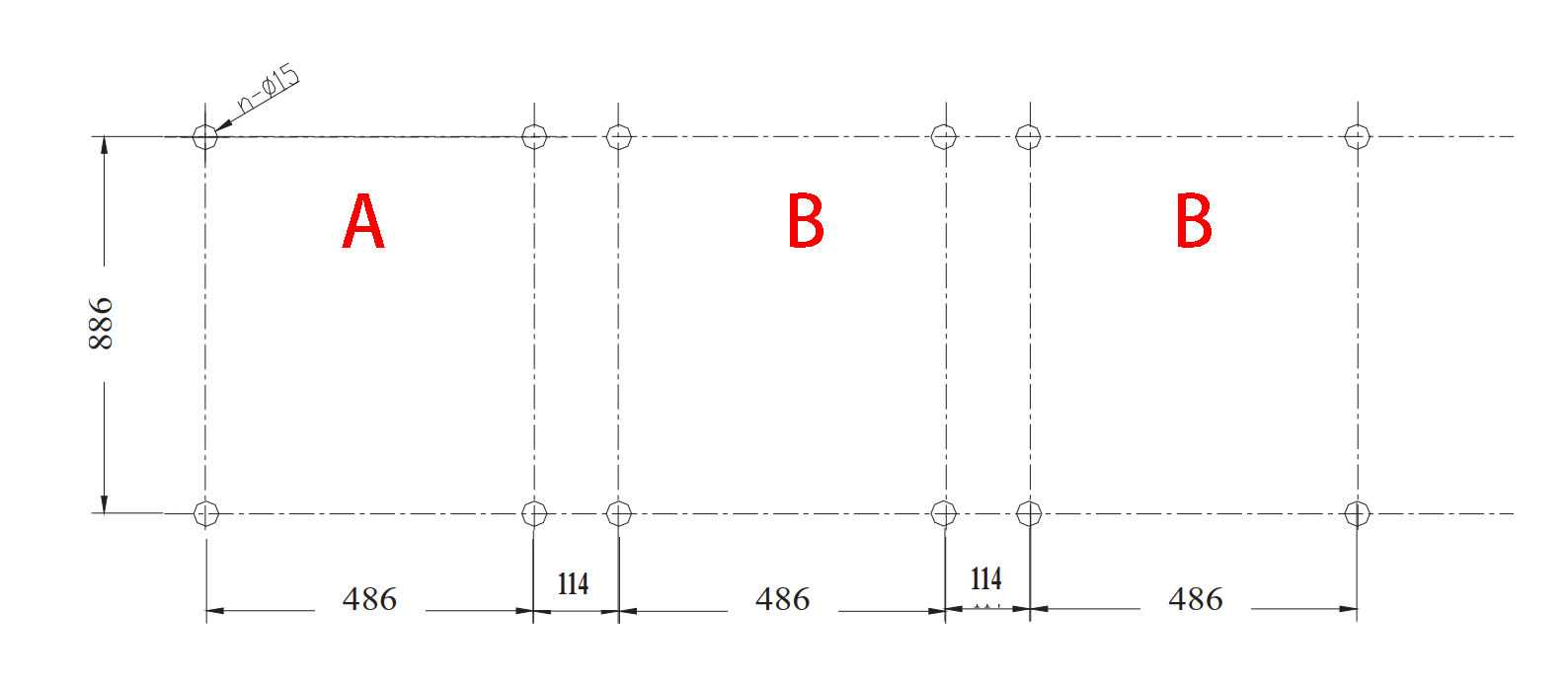

Рис. 4 Размер монтажа А: входной шкаф В: входной шкаф

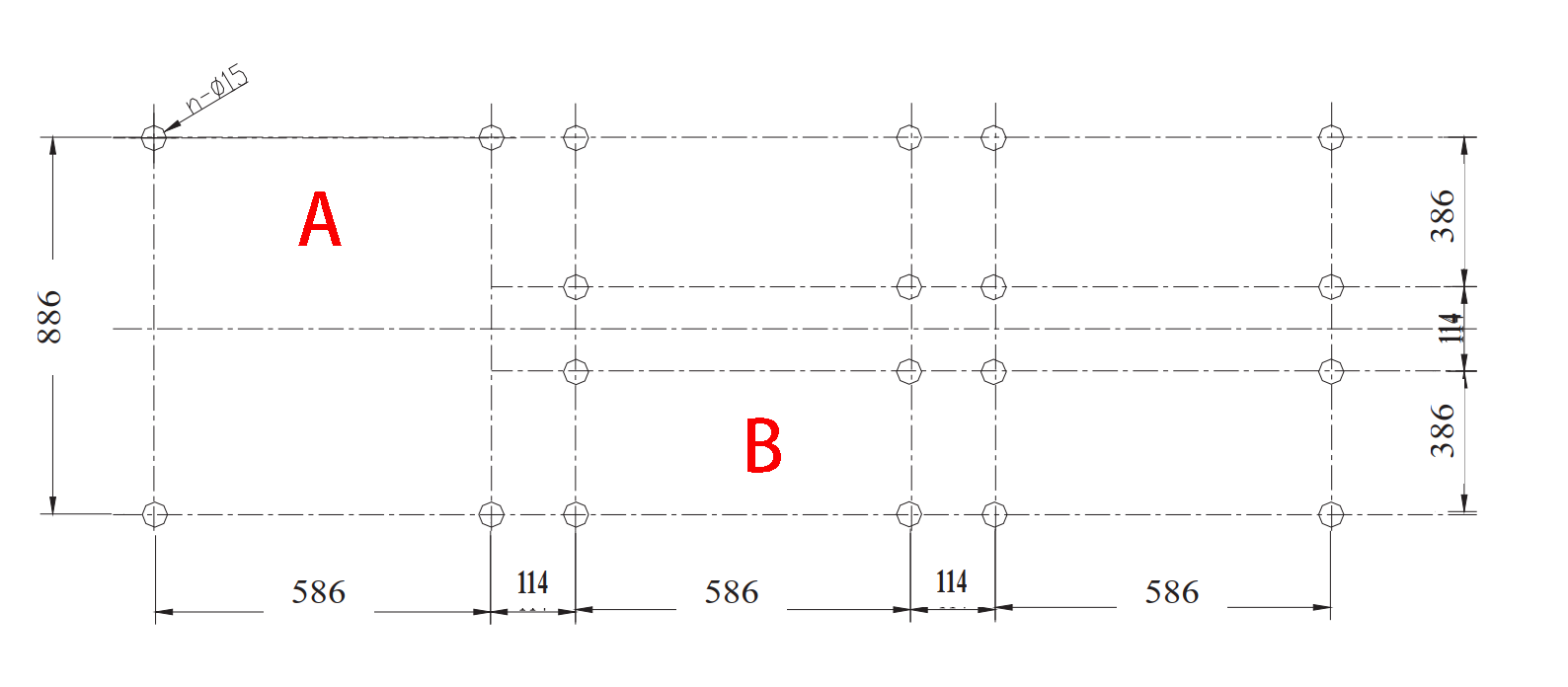

Риг. 5 Размер монтажа струнного шкафа А: входной шкаф B: входной шкаф
