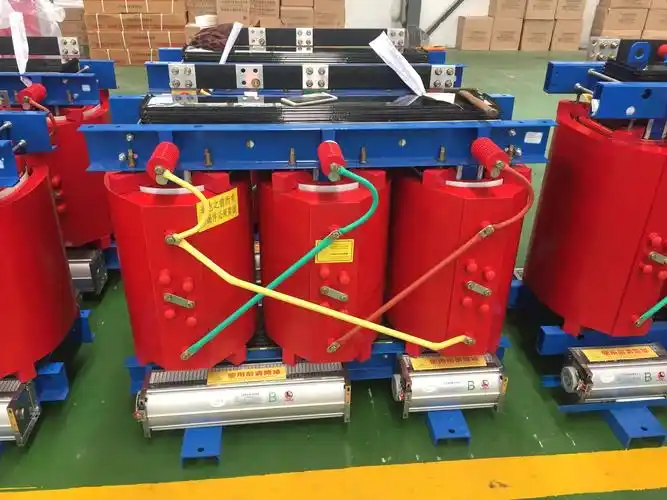

Трансформатор: SC (B) 12\ 14 сухой трансформатор

1.Экологические условия использования продукта

1.1Температура окружающей среды: верхний предел 40°C, нижний предел -25°C (в помещении);

1.2Высота не превышает 1000 м;

1.3Относительная влажность: среднесуточная влажность не более 95%, а среднемесячная влажность не более 90%;

1.4интенсивность землетрясения не превышает 8 градусов;

1.5Там нет пожара, взрывоопасности, серьезного загрязнения, химической коррозии и сильных вибраций мест.

2.Основные технические данные трансформаторов:

Подробности см. в "Отчете об инспекции продукции"

3.Проверка перед использованием трансформатора

3.1После транспортировки на большие расстояния трансформатор должен быть проверен, является ли изоляция между винтом, зажимом и ядром хорошей, является ли ядро многоточечным заземлением, свободны ли крепежи, соответствует ли расстояние изоляции между каждой частью проводника требованиям и поврежден ли выводный проводник.

3.2Прежде чем ввести в эксплуатацию, необходимо проверить, соответствуют ли все данные требованиям.

4.Трансформаторная работа

4.1Подготовка к эксплуатации трансформатора:

Перед вводом в эксплуатацию трансформатора проверьте данные таблички и совпадают ли напряжение таблички и напряжение линии; проверьте, является ли заземляющее устройство трансформатора хорошим; является ли изоляция трансформатора квалифицированной и т. д.,После проверки того, что все соответствует требованиям, трансформатор может быть введен в эксплуатацию.

4.2Операционные стандарты:

(1)Допустимое повышение температуры: При работе трансформатора в нормальных условиях он не должен превышать температуру, допускаемую изоляционным материалом. (See"Отчет о проверке продукции" для степени изоляции)

(2)Допускаемая нагрузка: Когда трансформатор находится под нагрузкой, он нагревается из-за потери меди и потери железа, чем больше нагрузки, тем больше тепла, тем выше повышение температуры, когда нагрузка на трансформатор достаточно велика, трансформатор может превысить допустимый повышение температуры, поэтому легко повредить изоляцию, по этой причине работа трансформатора, есть допустимая непрерывная и стабильная нагрузка, то есть, при работе трансформатора, как правило, требуется не превышать номинальное значение, указанное на табличке.

(3)Допустимое изменение напряжения: Напряжение, применяемое к трансформатору во время эксплуатации, может быть равно или меньше номинального напряжения трансформатора, из-за перенасыщения ядра трансформатора после магнизации, даже если к трансформатору применяется небольшое пере напряжение, это приведет к большому увеличению магнитной индукции неравномерно.Чем больше магнитная индукция в трансформаторе, тем выше гармоники напряжения, тем больше ток без нагрузки, чем выше ток без нагрузки, тем резче искажение волн напряжения, что особенно опасно для трансформаторов более высокого напряжения.Согласно вышеизложенному, предусматривается, что приложенное напряжение трансформатора, как правило, не должно превышать 105% номинальной величины кранного соединителя, а ток на вторичной стороне трансформатора не должен быть больше номинальной величины.

(4)Допустимое значение сопротивления изоляции: Как правило, для измерения значения сопротивления изоляции используется мегаомметр 1000 - 2500 вольт.Основным методом измерения состояния изоляции трансформатора является сравнение значения сопротивления изоляции, измеренного во время эксплуатации, с исходными данными, определенными до эксплуатации.При измерении, в тех же условиях окружающей влажности, если изолирован

Резкое падение сопротивления до 50% или менее от начального значения считается непригодным.

5.Обслуживание, проверка и анализ неисправностей трансформаторов

5.1Обслуживание трансформаторов

Нагрузка трансформатора должна контролироваться по амперметру, вольтметру и т. д. Трансформатор, установленный на подстанции, где часто находится персонал дежурства, должен контролировать работу трансформатора по прибору на панели управления и читать его каждый час.

Когда счетчик не находится в помещении управления, его следует записывать не менее двух раз за смену.Кроме того, необходимо провести корректировку нагрузки.Для распределительных трансформаторов их трехфазную нагрузку следует измерять при больших нагрузках, а при обнаружении дисбаланса ее следует перераспределять.

Помимо мониторинга нагрузки, также необходимо контролировать повышение температуры.Термометр, установленный на выключительной панели, также должен регистрироваться не менее двух раз за смену.

5.2Проверка трансформаторов:

(1)Время проверки: подстанция с частым дежурством персонала должна проверять трансформатор не реже одного раза в день.

(2)Содержание проверки:

Внешний контроль: является ли характер трансформаторного звука громким и есть ли новый тон; есть ли аномальные явления в кабелях и шинах; повышение температуры трансформатора и т. д.

5.3Анализ неисправности трансформаторов

(1)Снижение изоляции: во время работы трансформаторов часто возникает явление снижения изоляции.Самая основная особенность уменьшения изоляции заключается в том, что сопротивление изоляции уменьшается, что приводит к увеличению тока утечки, серьезному выработке тепла и повышению температуры во время эксплуатации, что еще больше способствует старению изоляции.или продолжать, последствия очень серьезны, и одной из причин падения изоляции является влага изоляции; Вторая причина - старение изоляции.

(2)Чрезмерное повышение температуры: Наиболее очевидным симптомом чрезмерного повышения температуры является то, что указатель амперметра превышает заданный предел, трансформатор нагревается, а в тяжелых случаях защитное устройство действует и отключает цепь.Причины повышения температуры являются::

аЧрезмерный ток, чрезмерная нагрузка, превышение допустимого предела трансформатора: Y / Y0 - 12 подключенный трансформатор, перегрев также будет происходить при несбалансированной трехфазной нагрузке.Трансформатор может быть отключен, например, при подключении к внешней

Если фаза сломается, будет циркуляция через внутреннюю обмотку, и произойдет локальная перегрузка.Зажимающий болт трансформатора ослаблен (эта проблема склонна к возникновению, когда трансформатор вибрируется).Магнитное сопротивление увеличивается, реактивная нагрузка увеличивается, а переток возникает, когда присутствует одна и та же мощная нагрузка.Обратное соединение обмотки вызывает недостаточный потенциал во время работы, что приводит к перетоку, а переток также будет возникать при загрузке трансформатора.

b Плохая вентиляция: пыль на поверхности трансформатора, заблокированные воздуховоды, повышение температуры окружающей среды и т. д.

c Внутренние повреждения трансформатора, такие как повреждение катушки, короткое замыкание и т. д.

(3)Аномальный звук: Когда трансформатор работает нормально, он излучает непрерывный и симметричный шум, и звук каждого типа трансформатора отличается, и трансформатор громкий, и звук будет громким.Некоторые ядра трансформатора не смешиваются, а сначала складываются в целый кусок, а затем прижимаются болтами, поэтому звук особенно громкий во время работы, но этот звук не меняется каждый раз, что не влияет на нормальную работу.Когда звук увеличивается во время работы, один должен проверить, не слишком ли высокое приложенное напряжение, а другой - проверить, не слишком ли свободное ядро, если оно слишком свободное, оно должно быть зажимано.

Когда трансформатор издает «шипкий» звук, это означает, что есть вспышка, и острая часть металлической части трансформатора должна быть проверена, чтобы увидеть, не тусклая ли она.

Когда трансформатор имеет «бип» звук, это означает, что происходит явление разрушения, которое может произойти между катушкой или ядром и зажимом.

(4)Трансформатор автоматического устройства отключения: в это время проверьте, есть ли короткое замыкание, перегрузка и неисправность вторичной линии снаружи, если причина неисправности не является внешней, необходимо проверить сопротивление изоляции.

(5)Используйте методы испытания для проверки неисправностей: многие неисправности не могут быть правильно определены внешним интуитивным осмотром, таким как межповоротное короткое замыкание, разряды или разрушения внутренней катушки, разрушения внутренней катушки и изоляции внешней катушки и т. д.которые должны сочетаться с визуальным осмотром для испытательного измерения для быстрого и точного определения характера и местонахождения дефектов (подробности см. таблицу 1).Анализ неисправностей трансформаторов показано в таблице 2.

Таблица 1: Испытательные элементы и методы проверки неисправностей трансформаторов

Таблица 2: Анализ неисправности трансформатора
