Представляем характеристики, безопасные методы эксплуатации и технические параметры открытого интегрированного распределительного ящика JP (компенсация\ контрольный терминал\ освещение).
Обзор продукта:

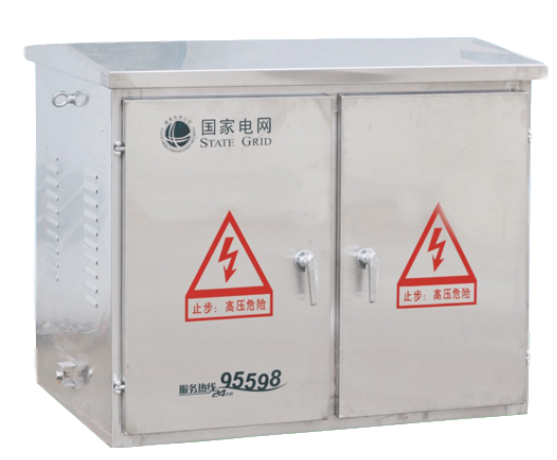

Открытый низковольтный интегрированный распределительный ящик серии JP представляет собой новый тип интегрированного ящика управления, интегрирующего распределение мощности, счетчиков, защиты, управления и компенсации реактивной мощности, который спроектирован в соответствии с требованиями строительства и трансформации электросети и опыта эксплуатации электросети, в соответствии с принципами безопасности, экономичности, разумности и надежности, и могут быть добавлены к функции защиты от утечки в соответствии с требованиями пользователя.Продукт имеет преимущества новой структуры, разумного, высокого уровня защиты, удобной монтажи и ввода в эксплуатацию, технического обслуживания и капитального ремонта.Это идеальный терминальный низковольтный комплект оборудования в трансформации текущей энергосети.
1.Сфера применения
Открытый интегрированный распределительный ящик серии JP, представляет собой набор счетчиков, вывода, компенсации реактивной мощности и других многофункций в одном, чтобы достичь наружного комплексного распределительного устройства, с коротким замыканием, перегрузкой, пере напряжением, защитой от утечки и другими функциями, небольшой размер, красивый внешний вид, экономичный и практичный, установленный на электрическом полюсе трансформатора на наружном полюсе, Это новое поколение идеальных продуктов распределения электроэнергии для трансформации городских и сельских энергосетей.
2.Модель и значение
JP- □ / □
- Номер схемы основной цепи
Мощность трансформатора
Интегрированная распределительная коробка
3.Нормальные условия использования
1.Температура окружающей среды: -25°C ~ 40°C.
2.Относительная влажность воздуха: среднесуточная не более 90%, среднемесячная не более 90%.
3.Высота: не более 2000 м.
4.Установка в месте без сильных вибраций и ударов и без коррозионного газа.
Примечание: Если вышеперечисленные условия будут превышены, вы можете договориться с моей формулой.
4.Технические параметры
Серийный номер | Имя | единицы | параметр |
1 | Мощность трансформатора | КВА | 30~400 |
2 | Номинальное рабочее напряжение | V | АC400 |
3 | Рабочее напряжение вспомогательной петли | V | АC220, АC380 |
4 | Номинальная частота | Гц | 50 |
5 | Номинальный ток | А | ≤630 |
6 | Номинальный текущий ток утечки | мА | 30 ~ 300 регулируемый |
7 | Уровень защиты | IP54 |
5.Схема основной схемы
Примечание: переключатель ножа или переключатель плавления ножа, модель может быть HD11F, HR5, HR6 и другие серии;
предохранитель, факультативная модель D220, CM1, NS, C45, D247 и другие системы;
Контактор переменного тока, опциональный сигнал CJ20, серия B, CJX2, CJ19 (коммутационный электрофюзионный) и другие серии;
нулевой последовательности трансформатор утечки тока релей, модель факультативный JD, LLJ и другие серии;
Токовый трансформатор, факультативная модель LM21 - 0.5, LMK - 0.66 и другие серии;
Апрессоры перепасов, модели являются опциональными FYS, Y3W и другие серии;
Электроплавлятель, факультативная модель BSMJ, BCMJ и другие серии;
Автоматический компенсационный контроллер, опциональная модель JK1, JKG и другие серии;
Количество компенсирующих цепей 1 - 4 раза необязательно, а мощность каждого времени 3 - 20Kvar необязательно;
Кроме того, в соответствии с потребностями пользователей, устройство управления температурой и влажностью может быть опционально установлено в коробке, а форма переключения компенсационной петли может быть резана и резана в соответствии с требованиями пользователя, такими как переключение бесконтактного модуля и смешивание.
переключатель и т. д.
6.Схематическая схема конструкции коробки
Форм-фактор горизонтального кабинета
Вертикальный форм-фактор кабинета
1.Вводный кабель через трубу 2, дверный замок (открытый замок), дверный замок дождь 4, дверный замок (скрытый замок), токотрансформатор 6, счетчик 7, разъемная коробка 8, конденсатор 9, переключающий плавный контактор 10, небольшой выключатель 11, выключатель изоляции 12, трансформатор нулевой последовательности 13, выключатель утечки тока 14, выходный контактор переменного тока 15, выходный воздушный выключатель
