БКХГН-12-СИС3 средне напряженный коммутационный блок

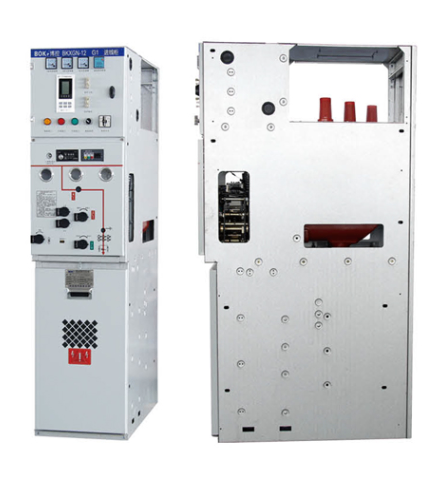

BKXGN-12-SIS3 полностью закрытое распределительное устройство среднего напряжения с твердой изоляцией; Полный спектр решений включает в себя защиту линии автоматического выключателя, защиту трансформатора, контроль нагрузки, комбинированные электроприборы с предохранителями, источник питания PT, подъем соединения шины, использованные трансформаторы и т. Д., Предоставляющие ряд решений для пользователей модернизации и распределения электросетей, И конфигурирование комбинаций интеллектуальных терминальных базовых станций для удовлетворения потребностей интеллектуальных сетей. Продукт может использоваться в качестве распределительного оборудования для кольцевой сети энергосистемы, а также может использоваться в качестве распределительного оборудования для городского строительства промышленных и горнодобывающих предприятий и обладает характеристиками многофункциональной универсальности.

Полностью закрытое распределительное устройство с твердой изоляцией; Это использование твердого изоляционного материала в качестве основной зеленой среды, вакуумного прерывателя и проводящего соединения, изолирующего переключателя, переключателя заземления, главной шины, ответвления шины и других ведущих электрических цепей являются одиночными или комбинированными, И после этого в оболочке с твердым изолируя средством в один или несколько модулей с полной изоляцией и полным проведением запечатывания с некоторыми функциями, которые можно совместить или расширить снова. Поверхность модуля, к которой может прикоснуться человек, покрыта проводящим или полупроводниковым экраном и непосредственно и надежно заземлена, а кольцевой сетевой шкаф является осязаемым, И модуль главной петли который может быть касан одним человеком оборудован с заземляя сетью и покрыт с проводным экраном и сразу и надежно заземлен, который не причиняет риски выполняя неэффективное обслуживание, так, что потребитель сможет быть безопасен во время деятельности и техническое обслуживание.

Трехстанционный разъединительный выключатель-ложного разрыва нет, конструкция разъединительного выключателя соответствует стандарту GB1985-2004 и имеет специальную структуру процесса.

Конструкция полюса выключателя - один принимает технологию двухслойной экранировки.

Стыковка автоматических выключателей, выключателей и шин-все использует технологию онлайн-мониторинга, а новый изоляционный герметизирующий материал-процесс сплава нового изоляционного материала, эпоксидной смолы, резиновые частицы, сферические частицы, кремниевые частицы, кремниевый микропорошок добавляется в защитную сеть.

Герметичная изолированная коробка трехстанционного разъединительного выключателя может быть заполнена сухим воздухом и находиться под давлением 0,04 МПа, чтобы предотвратить внутреннее проникновение влаги от конденсации, и оснащена манометром для контроля внутреннего давления в Интернете, чтобы предотвратить утечку и вызвать внутреннюю конденсацию, вызванную проникновением влажного газа.

Система среднего давления защищена от агрессивных сред (загрязнение, агрессивные газы, конденсат, влага, пыль и т. Д.). Значительно сниженный потенциал дуги, более длительный ожидаемый срок службы и надежная технология твердой изоляции в различных ситуациях-без газовой изоляции SF6, без парниковых газов и защиты окружающей среды.

Модульная конструкция-автоматический выключатель, трехстанционный разъединитель с заземляющим устройством, небольшой размер, компактная конструкция, простота в эксплуатации и обслуживании.

Комплексная серия решений Комбинация схем изменчива, с двумя структурами верхней и нижней изоляции для решения различных пользовательских решений.

Расширение и преобразование-могут быть реализованы в различных изменениях в области, чтобы объединить расширение, а конструкция шириной 375 является прямой заменой для некоторых продуктов SF6.

BK X G N □ - 12 / □  - □

└ ─ Номинальный ток короткого замыкания (KА)

--- номинальный ток (А)

Номинальное напряжение (КВ)

- серийный номер конструкции

-----------------------

- Твердая изоляция

- Металлическая броня.

Код предприятия:

Условия использования

Температура окружающей среды: -45°C ~ 45°C

Влажность: Большая средняя относительная влажность, среднесуточная влажность s95%, среднемесячная влажность ≤90%

Высота: 4000 м

Сейсмическая стойкость: 8 градусов

Степень защиты: живая уплотнение корпуса IP67, предохранительный ствол IP67, корпус выключательного аппарата IP3X

◆ Высокая температура окружающей среды: 40°C;

◆ Низкая температура окружающей среды: -45°C;

◆ Высота: 4000 м;

◆ Средняя суточная температура: 35°C;

◆ Средняя суточная влажность: 95%;

◆ Средняя влажность на большой луне: 90%:

◆ Интенсивность сильного землетрясения: 8 баллов;

◆ Распределительное устройство должно быть установлено в месте, где нет пожара, опасности взрыва и сильной вибрации.

Стандарты использования:

◆ Международные стандарты

IEC 62271 - 1 - 2007 Высоковольтные коммутационные установки и контрольное оборудование, Часть I: Общие спецификации

IEC 62271 - 200 - 2003 «Металловые замкнутые выключательные установки и контрольное оборудование от 1 до 52 кВ переменного тока»

◆ Национальные стандарты:

GB3906 - 2006 «Металлическое закрытое выключательное оборудование и управляющее оборудование переменного тока 3,6 ~ 40,5 кВ»

GB/T11022-1999 "Общие технические условия для высоковольтных распределительных устройств и стандартов оборудования управления"

GB1984 - 2003 "Высоковольтный выключатель переменного тока"

GB1985 - 2004 "Высоковольтный переключатель отключения переменного тока и переключатель заземления"

GB3804 - 2004 «Высоковольтный переключатель переменного тока от 3,6 кВ до 40,5 кВ»

DL / T404 - 2007 «Металлическое закрытое выключательное оборудование и контрольное оборудование переменного тока 3,6 ~ 40,5 кВ»

DL/T5932006 "Общие технические условия для высоковольтных распределительных устройств и стандартов контрольного оборудования"

◆ Стандарты Государственной сетевой корпорации Китая:

QVGDW730 - 2012 «Технические условия для твердого изолированного кольцевого сетевого шкафа 12кВ»

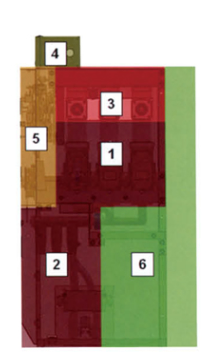

※ Тип более низкой изоляции

※Высший тип изоляции

■Технические параметры коммутационного оборудования

■Технические параметры выключателя изолирования заземления

■ Технические параметры выключателя (V-блок)

■ Технические параметры переключения нагрузки (блок C)

■ Технические параметры нагрузочного переключателя с плавкой (блок С)
