Распределительная коробка низкого напряжения JXF

1.Рама низковольтного выключательного аппарата JXF представляет собой комбинированную конструкцию, а базовый скелет собран из C-образной стали.Все конструктивные части стойки шкафа оцинкованные, и прочно соединены с базовой стойкой шкафа саморазъемными замкнутыми винтами или шестиугольными болтами 8,8 степени, плюс двери, перегородки, крепления кронштейны и функциональные блоки шины, соответствующие изменениям схемы для сборки полного шкафа выключателя.Внутренние габариты, размеры частей и отсеков выключательного оборудования модулируются (E = 25 мм).

2.Каждый шкаф комбинированного низковольтного коммутационного аппарата типа JXF разделен на три комнаты, а именно на горизонтальную шиночную камеру (на задней части шкафа), ящичную камеру (на передней части шкафа) и кабельную камеру (на нижней части шкафа или на правой стороне передней части шкафа).Камеры отделены друг от друга стальными пластинами или высокопрочными огнестойкими пластиковыми функциональными пластинами, а между верхними и нижними ящиками имеются металлические пластины с вентиляционными отверстиями для эффективного предотвращения аварий, вызванных летящей дугой выключающего элемента или коротким замыканием между шиной и другими линиями.

3.Структурная конструкция низковольтного коммутационного оборудования JXF может удовлетворять требованиям различных схем ввода и вывода: вверх и выше, вверх и выше, вниз и выше, вниз и выше, вниз и выше.

4.Компактный дизайн: вмещает больше функциональных единиц в меньшем пространстве

5.Структурные детали высоко универсальны и гибки, модуль E = 25 мм, а структура и извлекательный блок могут быть произвольно объединены для удовлетворения потребностей конструкции системы.

6.Автобус защищен высокопрочной огнестойкой и высокоизоляционной пластиковой функциональной платой, которая обладает анти-аварийной дугой и делает эксплуатацию и обслуживание безопасными и надежными.

7.Механический блокирующий механизм различных размеров ящиков соответствует стандартным нормам, и есть три очевидные положения соединения, испытания и разъединения, что безопасно и надежно.

8.Стандартная конструкция модулей: Он может состоять из стандартных единиц, таких как защита, работа, преобразование, управление, регулировка, измерение и индикация, и может быть произвольно сборен в соответствии с требованиями.

9.Использование высокопрочных огнестойких инженерных пластмасс эффективно повышает защитность и безопасность.

10.Высокая степень обобщения, стандартизации и простоты сборки.С надежным обеспечением качества.

11.Шкаф может выбирать разные уровни защиты в соответствии с различными требованиями рабочей среды.

12.Преемственность и надежность защиты оборудования

1.Сфера применения

Данный продукт подходит для использования в цепях с частотой переменного тока 50 Гц и номинальным рабочим напряжением 500 В и ниже.При особых требованиях уровень защиты может достигать IP5 с нокаутными отверстиями, а многопроводная впускная линия может резервировать открытые плиты для живой установки с максимальным номинальным током до 400А, что особенно подходит для промышленных и горнодобывающих пользователей гостиниц для измерения и изготовления ящиков, а защита оболочки продукта IP53.

Продукт соответствует стандартам IEC60439.1 - 1993 «Управляющее оборудование низковольтных выключателей» GB7251.1 - 2005 «Управляющее оборудование низковольтных выключателей».

2.Модель и значение

 Структурная схема JX F □□□/□□ разъясняется значение и значение каждой части, в том числе "JX означает настенный ящик управления; F означает защитный тип; Код шарнира: 1 - означает темный шарнир, 2 - означает открытый шарнир; H - высота шкафа; W - ширина шкафа; D - глубина ящика; Метод установки: R скрытый, M открытый, W открытый"

JX F □□□/□□

Метод установки: R скрыто, M открыто, W открыто

Глубина кабинета (D)

Ширина кабинета (W)

Высота кабинета (H)

Код шарнира: 1 - указывает на скрытый шарнир

2 - указывает на открытый шарнир

- указывает на защитный тип

Настенный ящик управления

3.Экологические условия использования

1.Температура: температура окружающего воздуха не превышает температуру 40°C, а нижний предел температуры окружающего воздуха - 50°C.

2.Температура: относительная влажность воздуха не превышает 50% при максимальной температуре 40°C, и более высокая относительная влажность может быть допущена при более низких температурах, таких как до 90% при 10°C.

3.Высота: Высота площадки монтажа не превышает 2000 м.

4.Категория монтажа: II класс.

5.Уровень загрязнения: уровень 3.

4.Структурные характеристики

Структура сварна тонкими стальными листами, измерительными приборами, кнопочными индикаторами и выключателями управления и т. д. Она может быть установлена на двери.Необходимо установить другое электрическое оборудование, такое как контакторы, выключатели, клеммные блоки и т. д.

На стойке внутри коробки.На верхней и нижней стенках корпуса ящика имеются прокатываемые отверстия, что удобно для монтажа различных спецификаций электро- и кабельных трубопроводов

5.Основные технические параметры

6.Форма и размер установки

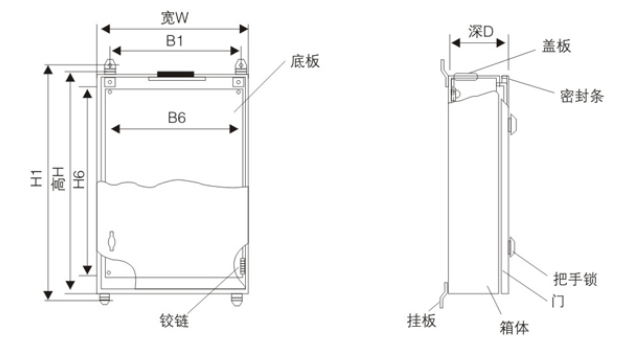

Схематическая схема контурной установки

7.Основные технические параметры
