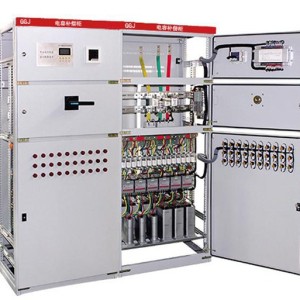

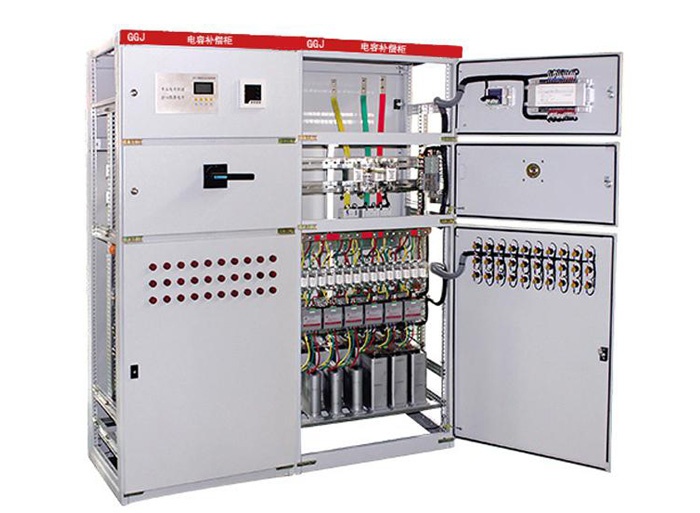

Комплексный шкаф с низковольтным распределением реактивной мощности типа GGJ представляет собой новый тип комплексной шкафа с наружным распределением энергии, разработанный в соответствии с принципами безопасности, экономичности, рациональности и надежности.Он подходит для городской сети, сельской сети трансформации, промышленных и горнодобывающих предприятий, уличного освещения, жилых сообществ и т. д. в распределительной системе переменного тока 50Гц и номинального напряжения 380В, с распределением электроэнергии, контролем, защитой, компенсацией реактивной мощности, счетчиком мощности и другими многофункциональными, новым наружным комплексным распределительным ящиком с распределением электроэнергии, контролем, защитой, Компенсация реактивной мощности, измерительная мощность и другие функции, а также может добавить функции защиты от утечки в соответствии с требованиями пользователя.Продукт имеет преимущества новой структуры, разумной структуры, высокого уровня защиты, удобной установки и ввода в эксплуатацию, технического обслуживания и капитального ремонта.Продукт соответствует стандартам GB7251.1 - 1997, GB / T15576 - 2008 и прошел сертификацию 3C, что является идеальным низковольтным комплектным набором оборудования в текущей трансформации электросети.
Модель продукта и значение
Низковольтный распределительный шкаф G-AC, фиксированная установка G электрических компонентов, фиксированная проводка, J-электростатические конденсаторы.
Комплексный шкаф для компенсации реактивной мощности наружного распределения электроэнергии серии GGJ подходит для распределения электроэнергии, счетчиков, защиты и автоматической компенсации реактивной мощности при уровне напряжения 0,4 кВ.
2.Особенности продукта
Серия GGJ низковольтный шкаф для компенсации реактивной мощности состоит из шкафа, изоляционного выключателя, предохранителя, контактора коммутационного конденсатора, релей тепловой перегрузки, мощного конденсатора и интеллектуального контроллера компенсации реактивной мощности и т. д.,Кабинет - это закрытая структура.
3.Основные результаты
1.Своевременный и быстрый ответ, хороший компенсирующий эффект, надежная работа и защита от утечки также может быть добавлена в соответствии с потребностями пользователя.
2.Функция защиты: пере напряжение, перегрузка, пониженное напряжение, подток, короткое замыкание и другие функции
3.Режим работы: имеет два режима работы: автоматическое управление и ручное управление.
4.Он может увеличить коэффициент мощности электросети до более чем 0,95.
4.Рабочие условия
1.Температура окружающей среды: -20°C ~ 50°C
2.Относительная влажность воздуха: ≤90% (относительная температура окружающей среды составляет 20°C ~ 25°C)
3.Высота: не более 2500м
4.Условия окружающей среды Подходит для внутренней (внутри коробки) установки, не подходит для пожара, взрывоопасности, серьезного загрязнения, химической коррозии
и место, где происходила сильная вибрация.
5.Место монтажа: наклон перпендикулярный к земле не должен превышать 5o
5.Технические параметры:
1.Номинальное напряжение: 380В
2.Номинальная частота: 50 Гц
3.Компенсационный метод: трехфазная компенсация и однофазная компенсация в сочетании.
4.Компенсационная мощность: 60кВ ~ 390кВ.
5.Компенсационный способ: циклическое переключение, переключение кодирования, автоматическое переключение с нечетким управлением.
6.Контроль физической величины: реактивная мощность или реактивный ток
7.Самое быстрое время ответа: ≤20ms
6.Установка и ввод в эксплуатацию
1.Проверка перед установкой
Проверьте, является ли оборудование нетронутым, полным ли случайная информация и аксессуары, и своевременно свяжитесь с производителем, если вы обнаружите какие-либо проблемы.
2.Проверка и эксперимент до включения
После установки продукта, перед его вводом в эксплуатацию необходимо проверить и испытать следующие элементы.
1)Проверьте, что кабинет сухой и чистой.
2)Независимо от того, является ли рабочий механизм электрических компонентов гибким, не должно быть никаких помех или чрезмерной рабочей силы.
3)Надежность и точность включения / выключения основных электрических компонентов и надежность и точность включения / выключения вспомогательных контактов.
4)Правильно ли указать отношение и полярность прибора и трансформатора.
5)Хорошее ли соединение шины, и являются ли его изоляционные опоры, монтажные детали и аксессуары прочными и надежными.
6)Сопротивление изоляции должно быть не менее 10 мегаомов при измерении с помощью мегаомметра 500-вольт, а электронные устройства, конденсаторы и токоемкие устройства, такие как катушки, должны быть отключены при просмотре.
3.Отладка при включении
Отладка контроллера автоматической компенсации реактивной мощности
Контроллер был скорректирован в соответствии с соответствующими стандартами для ввода, порога отключения, времени задержки и порога пере напряжения, и если его необходимо перенастроить, пожалуйста, настроить его в соответствии с инструкциями для автоматического контроллера компенсации реактивной мощности.
7.Меры предосторожности при использовании и техническом обслуживании
1)Эксплуатация, техническое обслуживание и капитальный ремонт изделия должны осуществляться квалифицированным электротехническим персоналом.
2)Во время технического обслуживания питание следует сначала отключить, а затем отремонтировать после разрядки компенсационного конденсатора.
3)Проводить регулярный ремонт.
5)Если главный выключатель встроенного распределительного ящика выбирает выключатель ножа, то выключатель ножа должен быть разделен и закрыт в случае отсутствия нагрузки для обеспечения личной безопасности.
6)Если пользователь выбирает комплексный распределительный ящик с устройством компенсации реактивной мощности, автоматический контроллер компенсации реактивной мощности в изделии должен эксплуатироваться и проверяться в строгом соответствии с руководством по эксплуатации.
8.Форма и размер установки
Размеры шкафа (мм) | high | широкий | глубоко |
2000 2200 | 600 800 1000 1200 | 600 800 1000 |
